Behälter mit Kippgerät oder Gleitförderung entleeren

Als Hersteller von Vibrationsfördergeräten decken wir das gesamte Spektrum der Schüttgutzuführung ab.
Dies beginnt mit unseren Behälterentleersystemen zum Entleeren von Behältern zur anschließenden Weiterverarbeitung der Produkte in Folgeprozessen.

Alle Entleersysteme haben eines gemeinsam, eine 100% Restentleerung ist abhängig vom verwendeten Behälter und kann i.d.R. nicht zugesagt werden.

Unsere Systeme zur Behälterentleerung im Überblick:



Behälter-Kippgerät BKG-1 für diverse Standardbehälter

Hydraulisches Kippgerät mit Kippwinkel von 130° für die meisten Anwendungsfälle.
Die Entleerung erfolgt in einen ausreichend dimensionierten Vorrats- und Dosierbunker, der das komplette Füllvolumen des Behälters aufnehmen und der nachfolgenden Fördertechnik dosiert zuführen kann.

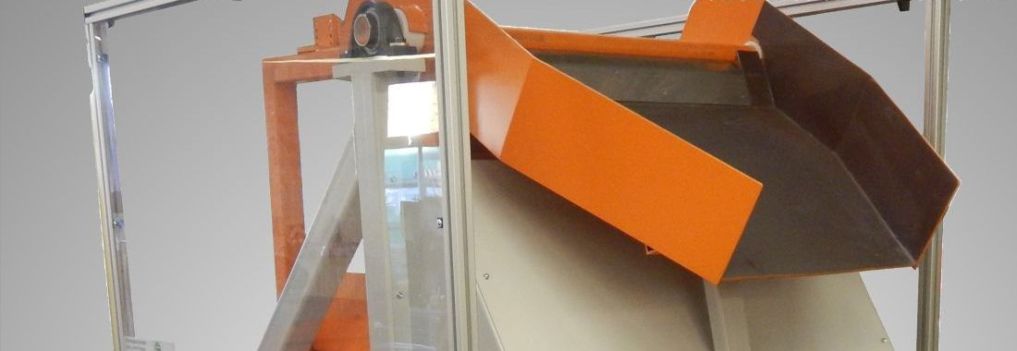

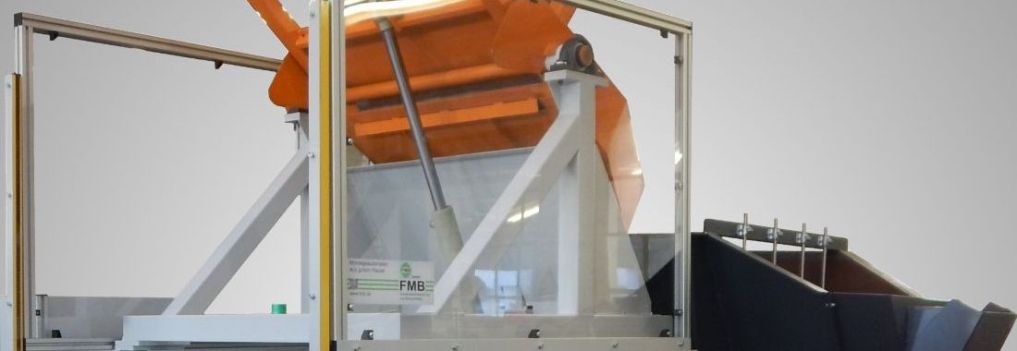

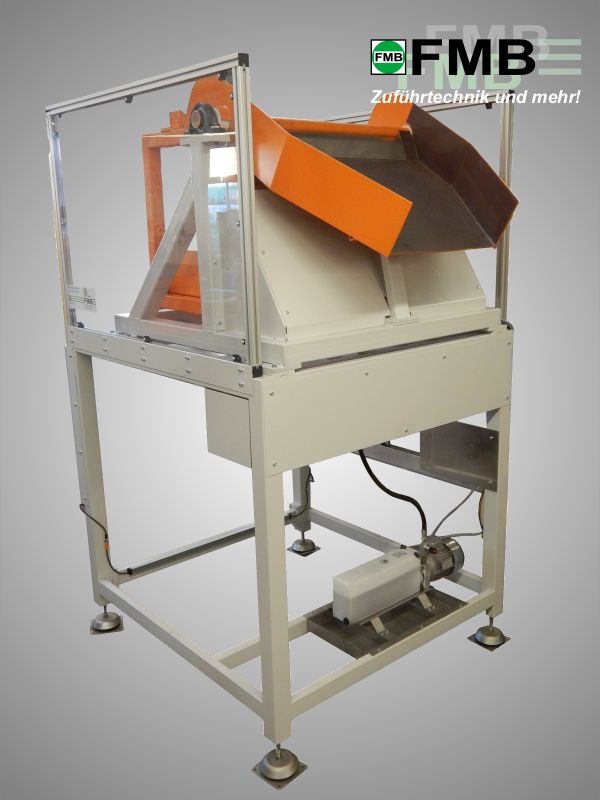

Behälterkippgerät BKG-1 für Standardbehälter

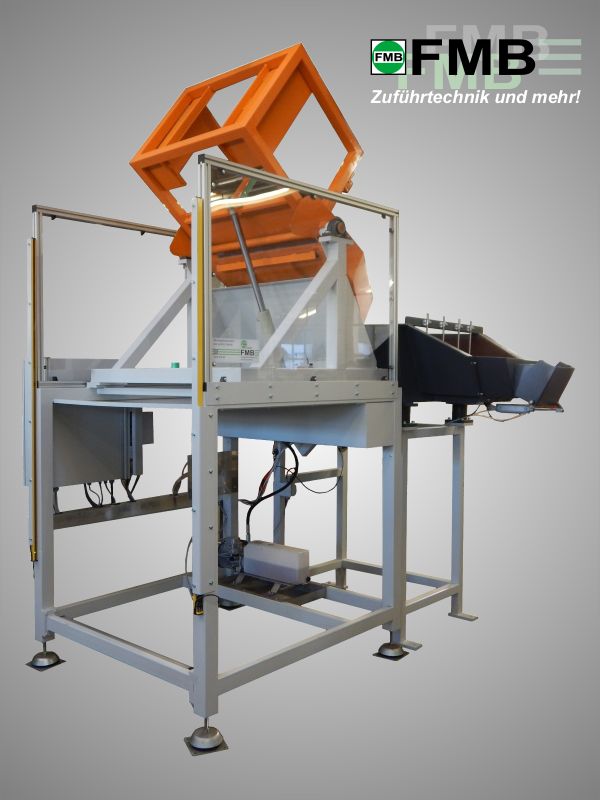

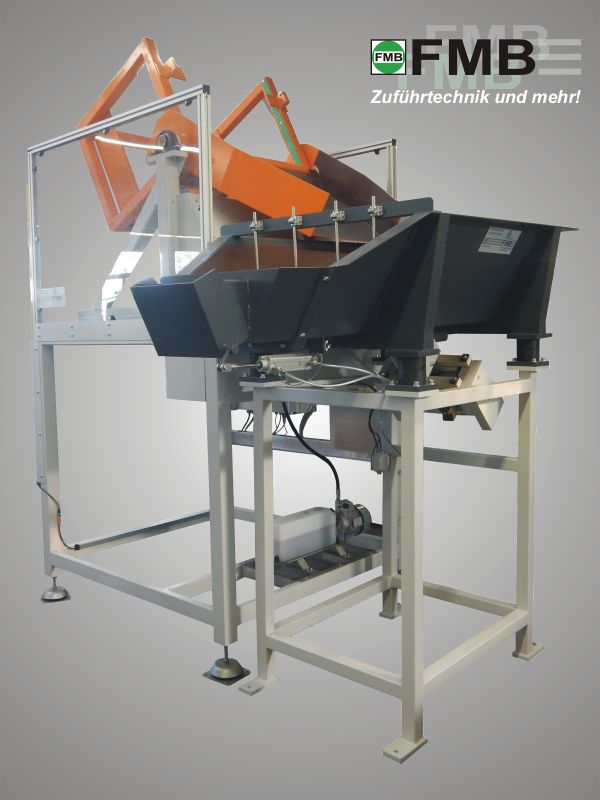

Behälterkippgerät BKG-1 in Kombination mit Vorratsbunker

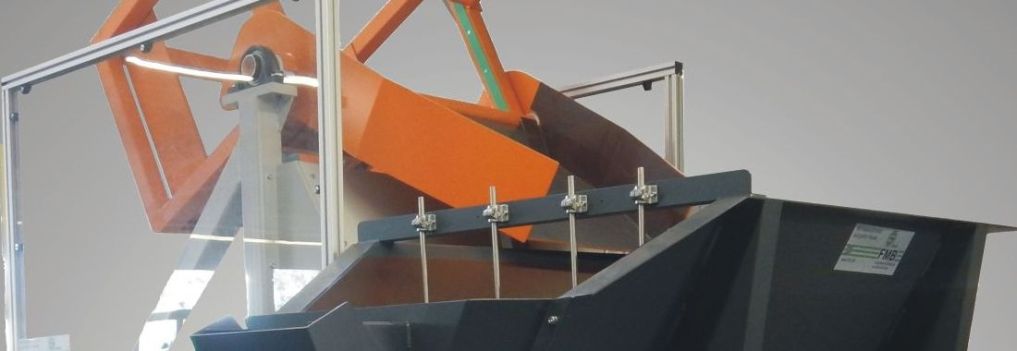

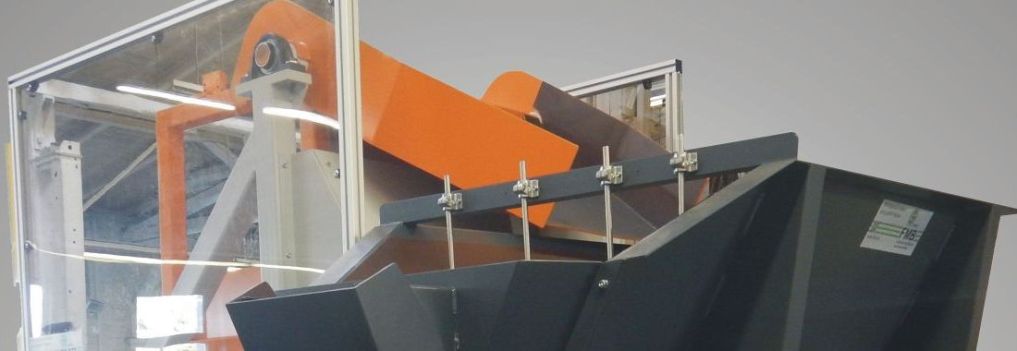

Behälterkippgerät BKG-1 beim Entleeren in Vorratsbunker

Behälter-Kippgeräte sind für viele Behältertypen und Gitterboxen geeignet.

In Kombination mit einem unserer Vorrats- und Dosierbunker können sie auch als Dosiersystem zur Ofenbeschickung oder zu einer automatischen Wiegeplattform eingesetzt werden.

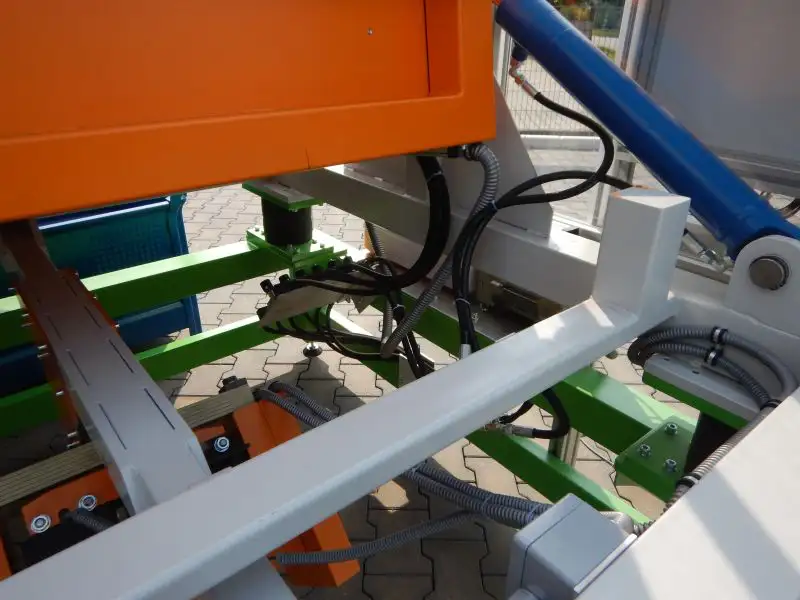

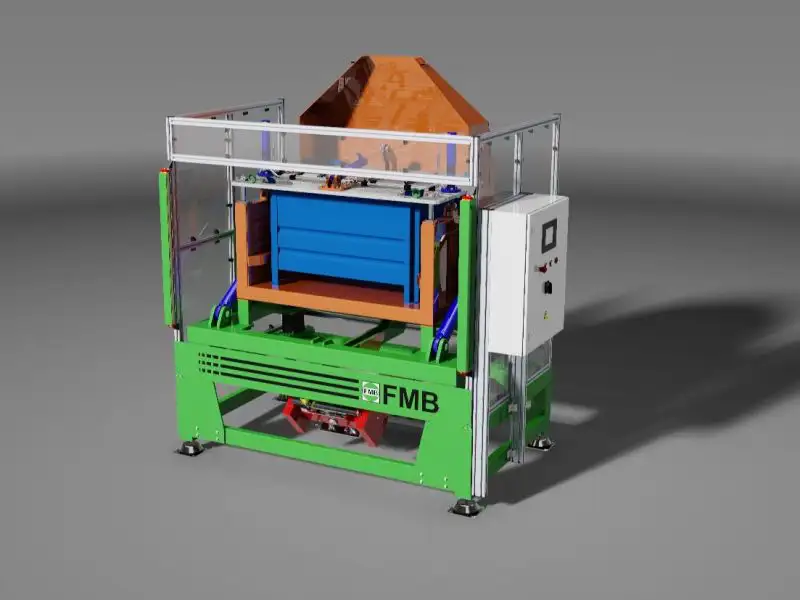

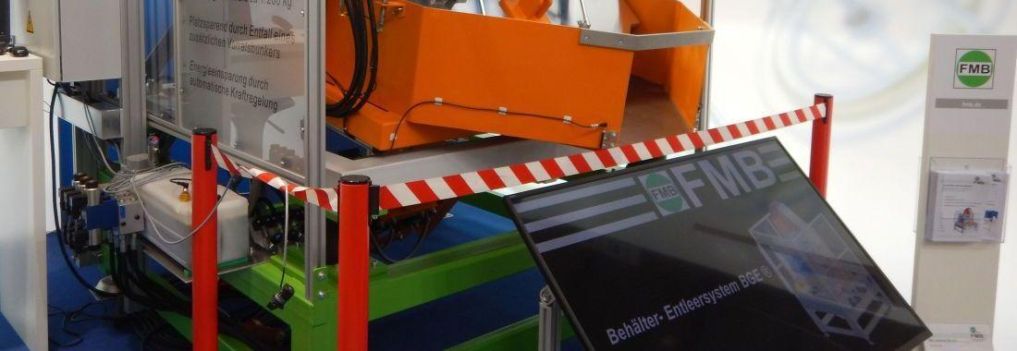

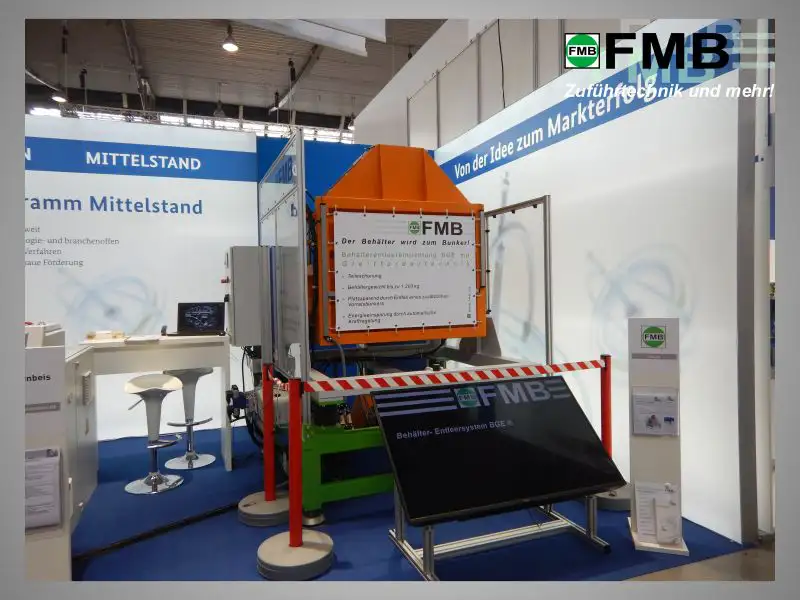

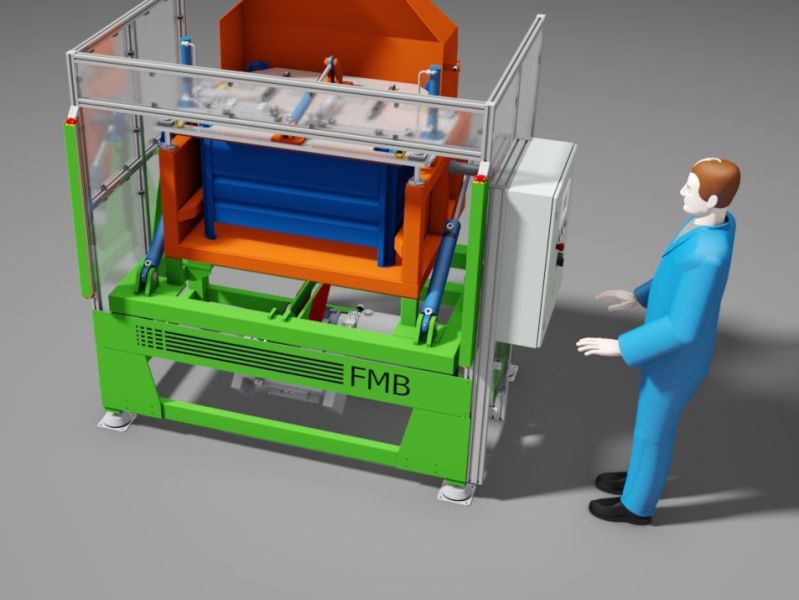

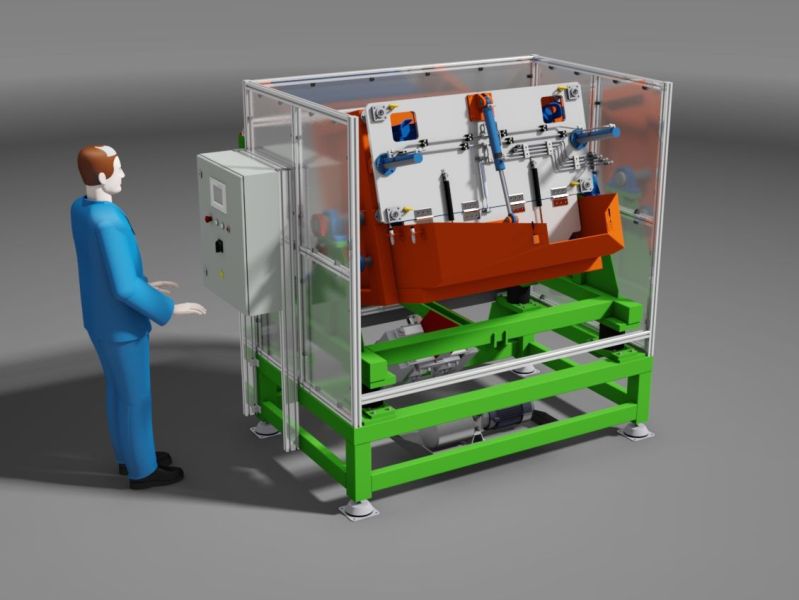

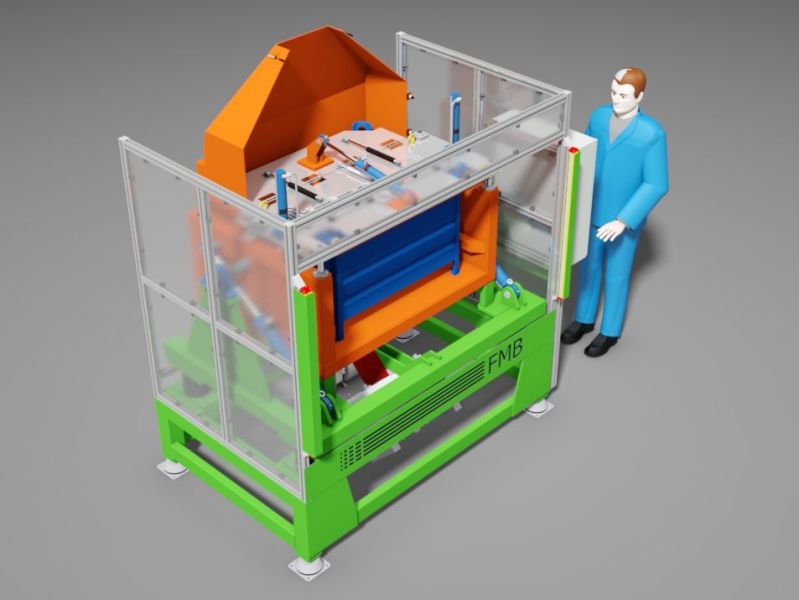

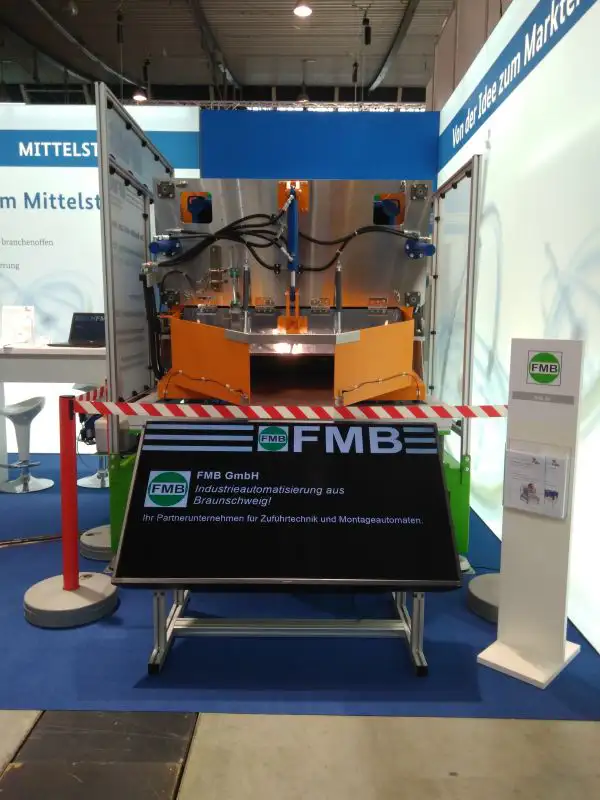

Behälter-Entleersystem BGE-1 für Glattwandbehälter

mit hydraulischem Behälterverschluss und Gleitfördertechnik

Mit einem herkömmlichen Behälter Kippgerät wird ein Behälter über Kopf geschwenkt, und der Behälterinhalt meist pulkartig in einen separaten Vorratsbunker abgeworfen.
Hierdurch ergeben sich mehrere Nachteile:

  • Durch die Fallhöhe aus einem Kippgerät in einen Vorratsbunker von z.T. mehreren 100 mm kann es zu Beschädigungen an den Teilen durch das herausfallen und aufeinander schlagen der Teile kommen. Zu vermeidender Pseudoausschuss ist die Folge.
  • Der Entleervorgang mit einem Kippgerät ist durch die Fallhöhe der Teile sehr laut, hierbei können je nach Beschaffenheit und Resonanz der Werkstücke Lärmspitzen > 120 dB(A) auftreten.
  • Durch den zusätzlich zum Kippgerät benötigten Vorrats- und Dosierbunker wird weiterer Stellplatz sowie zusätzliche Energie benötigt.

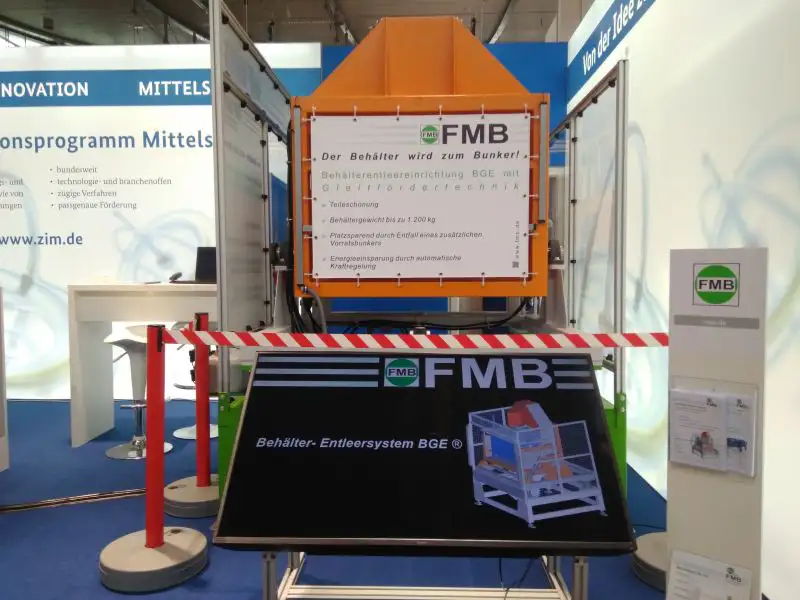

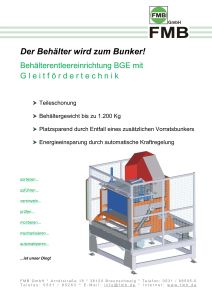

Behälterentleersystem BGE - mehr als nur ein Kippgerät!

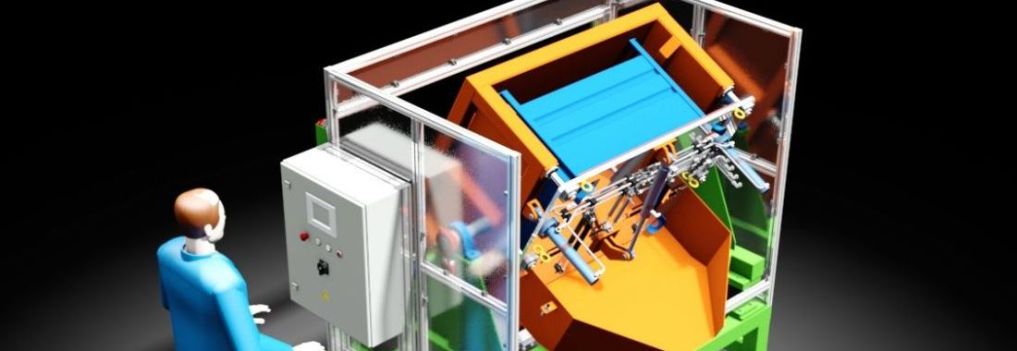

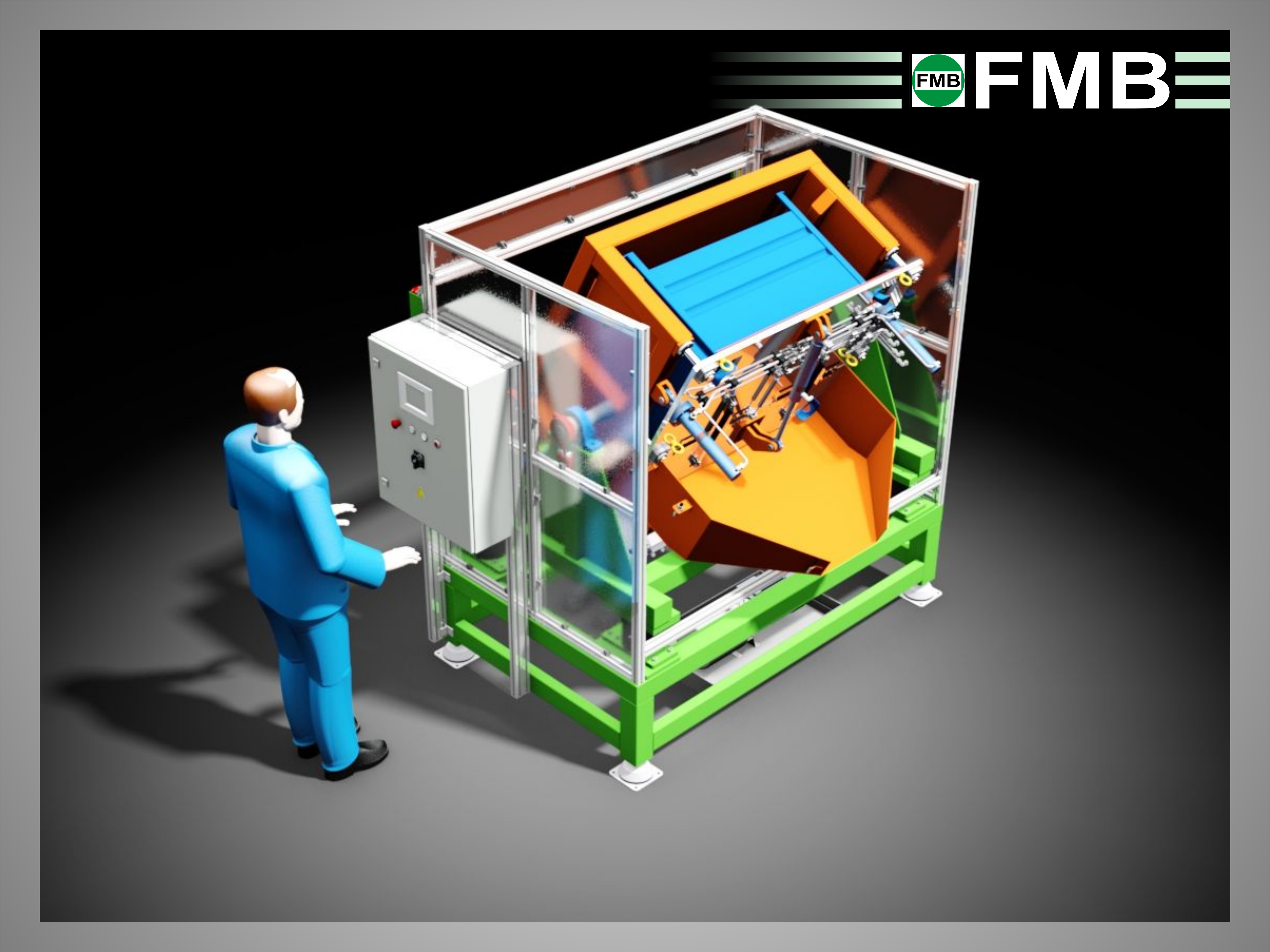

Kippgerät mit Gleitfördertechnik - Behälter- Entleersystem BGE

Mit dem Behälterentleersystem BGE (Behälter-Gleit-Entleerung) ist es erstmalig möglich, die zuzuführenden Produkte mit Hilfe der FMB Gleitfördertechnik schonend und leise direkt aus dem Transportbehälter zu fördern, und ohne Vorratsbunker direkt in das nachgeschaltete Gerät wie bspw. einen Vibrationswendelförderer zu dosieren.

Behälter mit Versteifungssicken sind nur bedingt geeignet, da sich diese nicht restentleeren lassen.

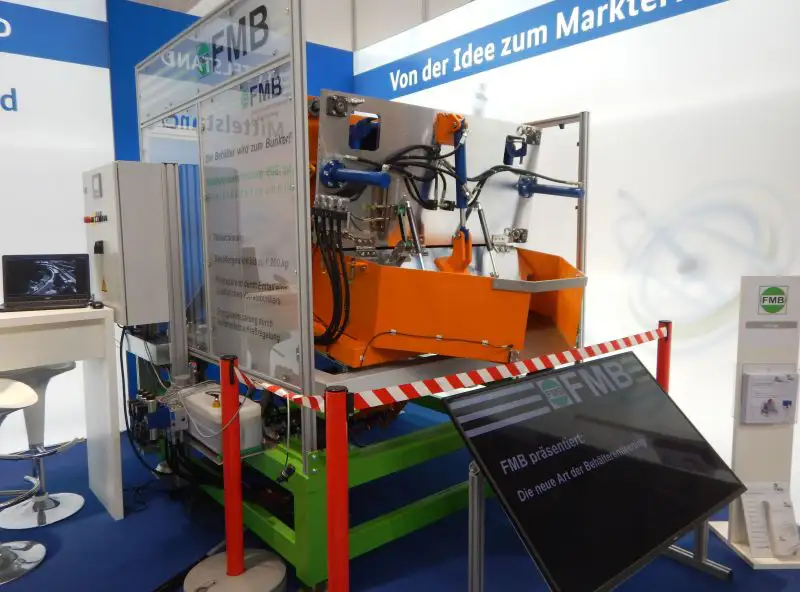

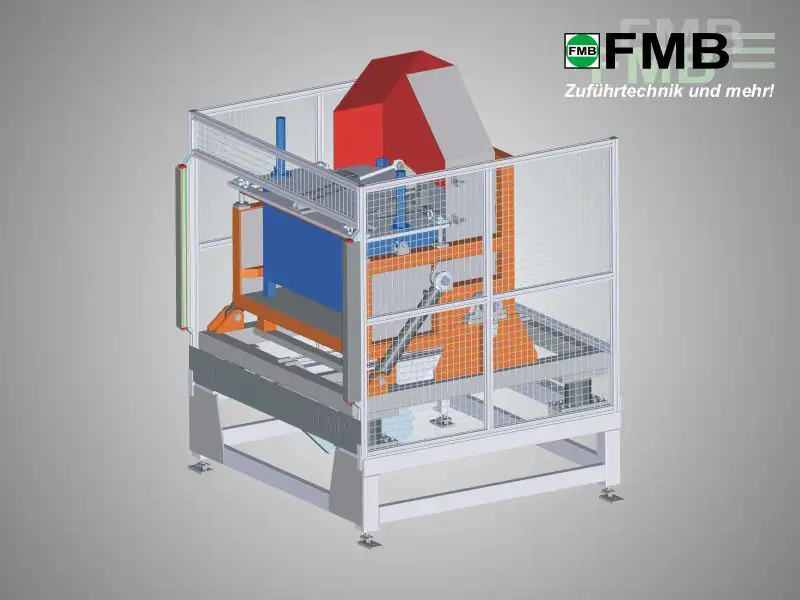

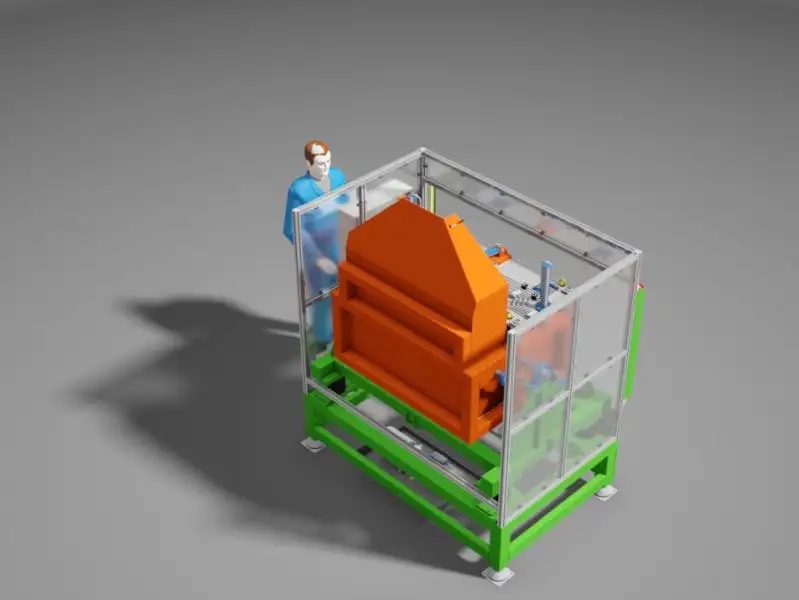

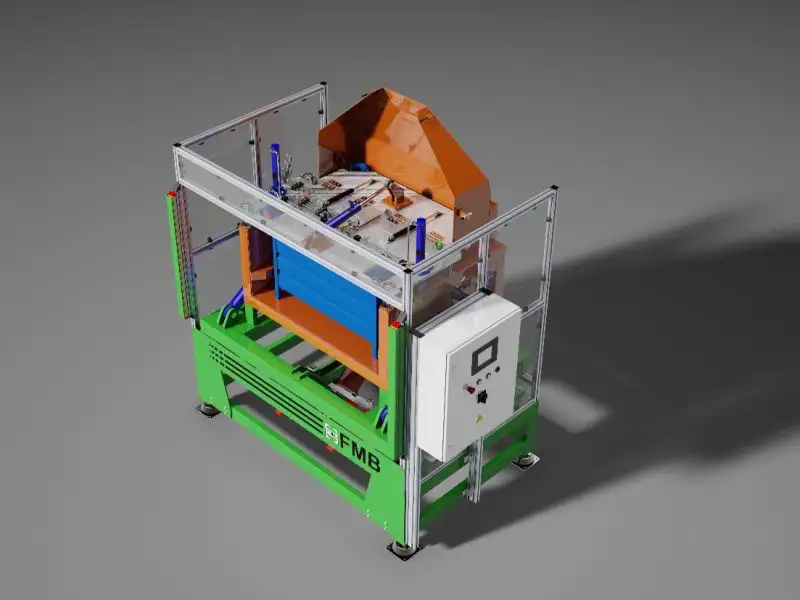

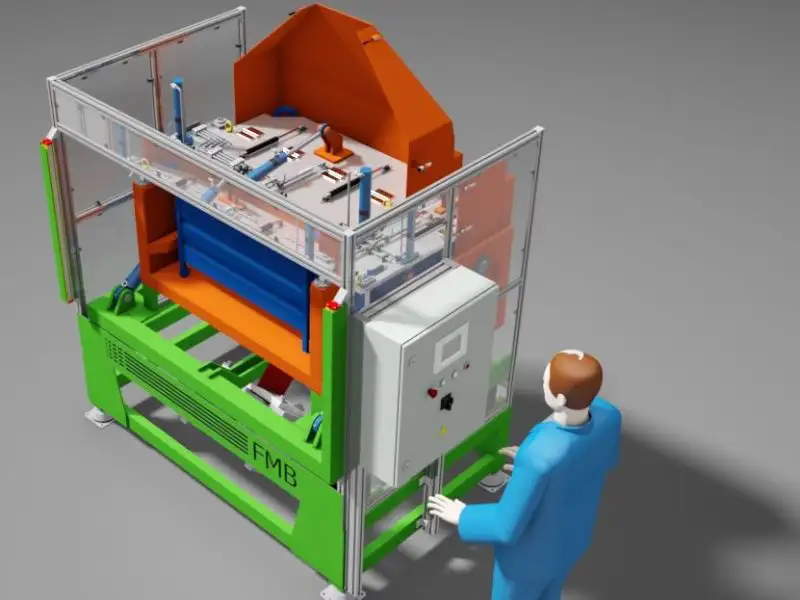

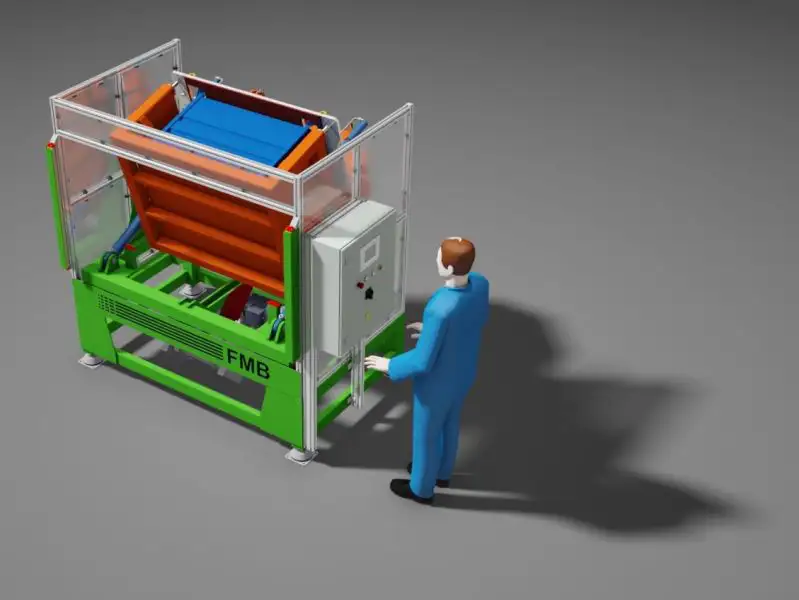

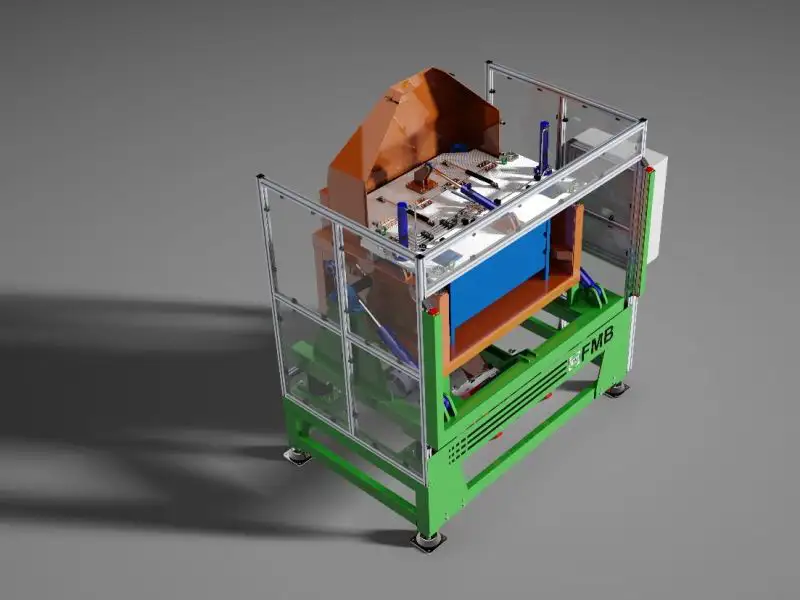

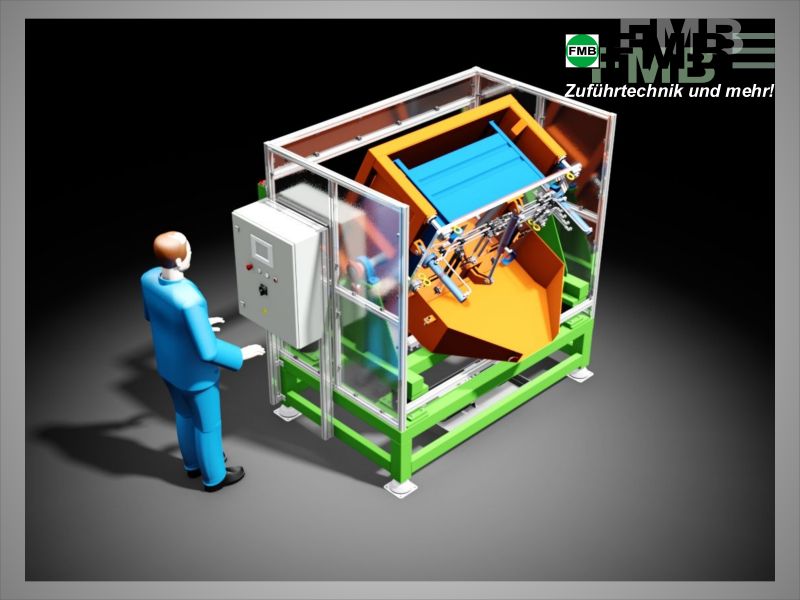

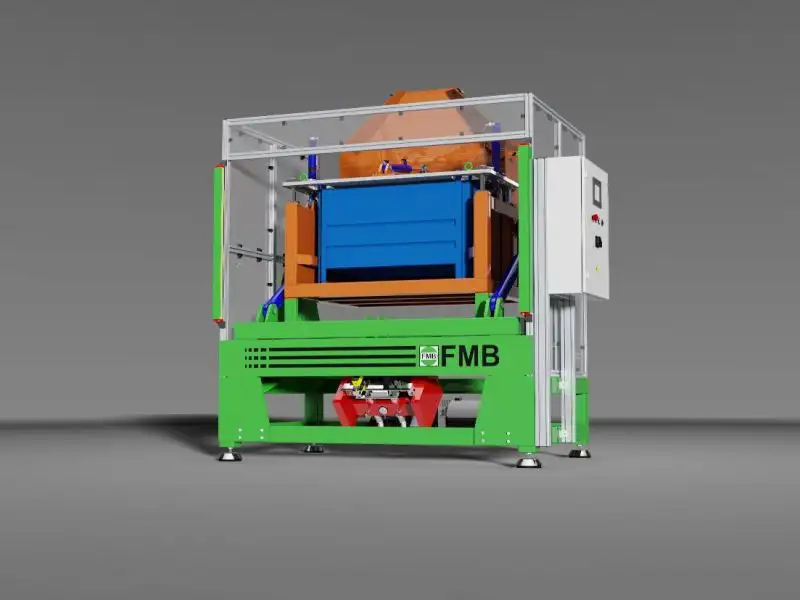

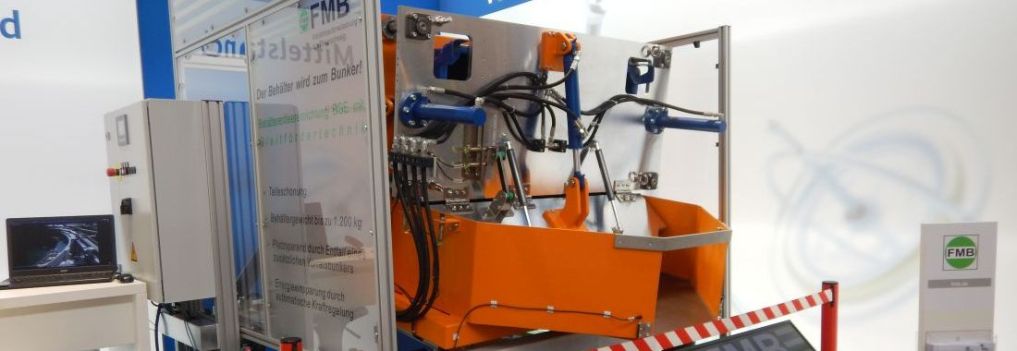

Behälterentleersystem BGE - Behälter Kippgerät mit Gleitfördertechnik

Als einer der führenden Hersteller von Sortier- und Zuführtechnik zeigen wir damit, neben unseren bewährten Komponenten wie z.B. Hochleistungs- Vibrationswendelförderer, Wendelgleitförderer, Großbunker mit Gleitfördertechnik und Zuführsysteme für nicht staufähige Werkstücke, erneut eine innovative Zuführlösung als Ergebnis Jahrzehntelanger Erfahrung und Know-how.

Das Behälterentleersystem BGE ist eine Neuheit am Markt und wird ausschließlich von FMB angeboten!

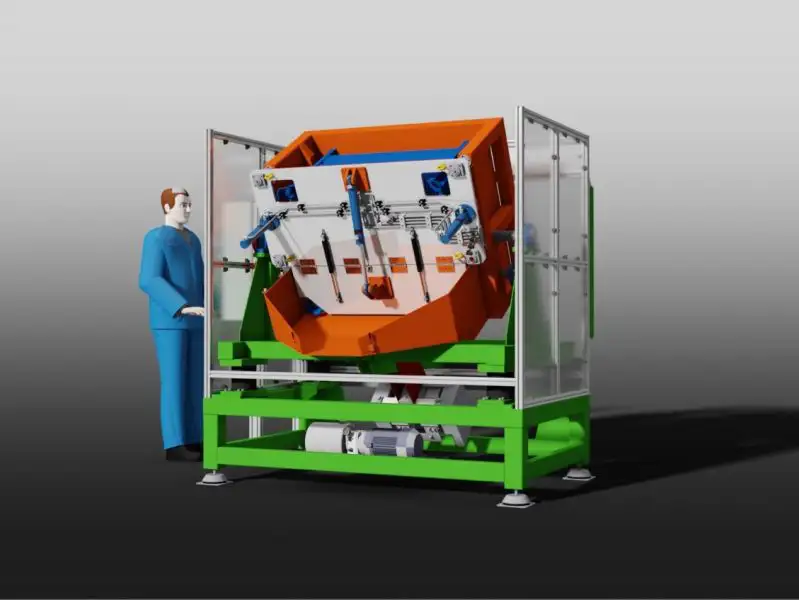

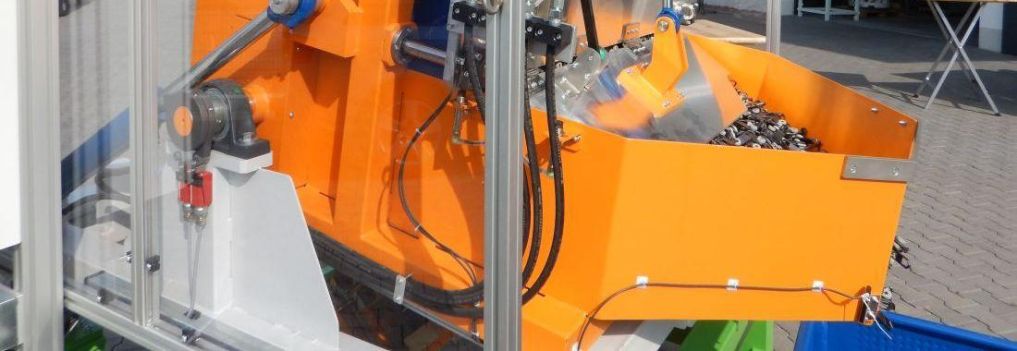

Behälterentleerung mit Gleitfördertechnik

Ein Normteilebehälter wird mittels Stapler auf der Schwingplattform abgesetzt. Der Behälter wird mit einem hydraulisch betätigten Deckel von oben verschlossen, mit diesem fest im Schwenkrahmen eingespannt, und um min. 90° in die Entleerposition geschwenkt.
Nun wird ein im Deckel befindliches Schott geöffnet und das System in Schwingungen versetzt. Die Schwingungen sind systemseitig so gerichtet, dass der Normteilebehälter im Gleitförderverfahren entleert wird.

Der Teilestrom am Übergang zu einer bauseitigen Anlagentechnik wird überwacht. Bei ausbleibenden Teilestrom wird der Behälter in Grundstellung zurück geschwenkt und entriegelt. Der Behälterwechsel kann durchgeführt werden.

Video auf YouTube ansehen

Kein zusätzlicher Vorratsbunker erforderlich.



Vorteile

Vorteile der Behälter-Gleit-Entleerung:



  • Teileschonung

    Das Fördergut fällt nicht aus einem Kippgerät aus größerer Höhe in den Vorrats- und Dosierbunker, sondern verbleibt im Behälter. Damit werden unnötige Fallhöhen vermieden und die Produkte geschont.

  • Lärmreduzierung

    Das Behälterentleersystem basiert auf der FMB Gleitfördertechnik, d.h. die Produkte werden nicht geworfen. Das herkömmliche Mikrowurfprinzip mit hoher Lärmentwicklung und unsanftem Teiletransport wird hierbei NICHT angewendet. Der Lärmpegel in der Produktion kann somit reduziert werden.

  • Variable Dosierung

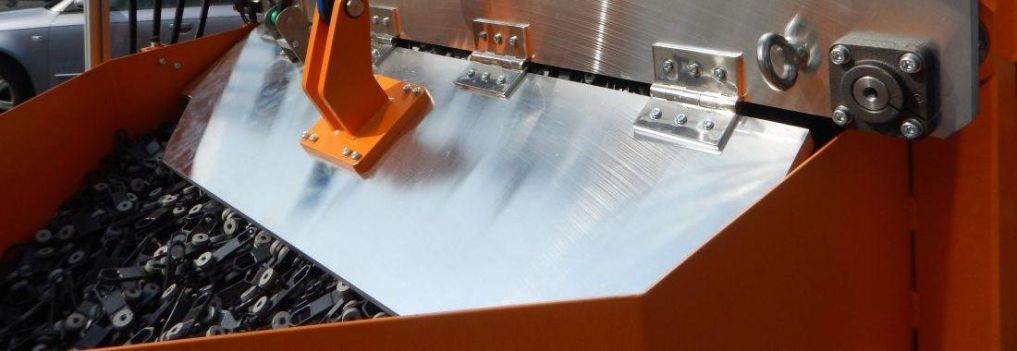

    Durch ein hydraulisch öffnendes Schott im Behälter-Verschlussdeckel kann eine vom Schwenkwinkel unabhängige Dosierung des Förderguts in die nachfolgenden Geräte erfolgen. Ein pulkartiges herausfallen der Teile wie bei einem herkömmlichen Kippgerät wird vermieden.

  • Energieeinsparung

    Der Antrieb in Verbindung mit unserer Regelelektronik erfasst ständig den Beladezustand. Je nach Belastung wird der Schwingantrieb in seiner Leistung geregelt.

    Voller Behälter = höhere Leistung, fast leerer Behälter = geringere Leistung.

    Durch die Erfassung kann eine gute und gleichmäßige Dosierung erfolgen.

  • Platzeinsparung

    Das Behälterentleersystem kombiniert das Behälter-Kippgerät, sowie den zusätzlichen Vorrats- und Dosierbunker. Somit wird weniger Stellfläche benötigt gegenüber herkömmlicher Geräte.

Nachteile

Grundsätzliche Probleme bei der Behälterentleerung:



  • Restentleerung

    Wie auch bei herkömmlichen Behälter- Kippgeräten kann je nach Behältertyp keine 100% Entleerung zugesichert werden. Idealerweise werden Glattwandbehälter verwendet.

  • Einschränkungen

    Lange, dünne Produkte; Gummiformteile; Produkte die zu starker Brückenbildung neigen; miteinander verhakende Produkte; etc. lassen sich nicht zuführen.

Technische Daten

Technische Daten:



  • Behältergröße

    Normbehälter mit Stellfläche 1.200 x 800 mm

  • Behältergewicht

    Max. 1.200 kg

  • Schwenkwinkel

    Je nach Fördergut bis zu 115°, kann je nach Behältertyp und Anwendung individuell eingestellt werden

  • Beladehöhe

    Ab ca. 1.100 mm

  • Auslaufhöhe

    Ab ca. 900 mm, abhängig vom eingestellten Schwenkwinkel

  • Schwingantrieb

    Niederfrequenter Feder-Masse-Antrieb mit Gleichstromimpulsmagneten

  • Zylinderantrieb

    Hydraulisch für Behälterspannen, Schwenken und Schottöffnung

  • Steuerung

    Siemens S7

  • Elektr. Anschluss

    230/400V 50 Hz

  • Geräuschpegel

    Abhängig vom Fördergut, Behältertyp und Entleergeschwindigkeit

Anwendungsbereiche

Anwendungen ergeben sich u.a. in folgenden Bereichen:



  • Lagerindustrie

  • Ventilindustrie

  • Schraubenindustrie

  • Schmiede- & Umformindustrie

sowie in allen anderen Bereichen, in denen das Fördergut leise und schonend aus dem Transportbehälter herausdosiert werden soll.

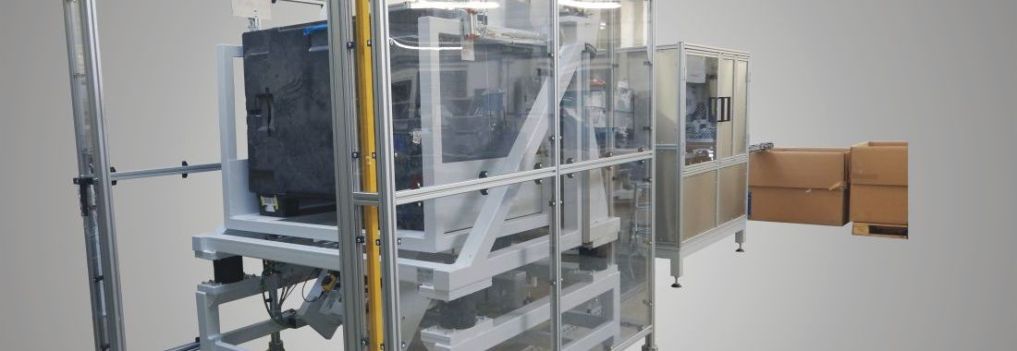

Behälter-Entleersystem BGE-2 für Glattwandbehälter

mit Gleitfördertechnik und nachgeführter Kippfunktion

Weiterentwicklung der BGE-1 ohne hydraulischen Behälterdeckel für größere und nicht rieselfähige Werkstücke.
Die Entleerung erfolgt wie bei der BGE-1 ebenfalls mit unserem niederfrequenten Schwingantrieb, der Teilefluss auf der Austragsschütte wird sensorisch erfasst und der Schwenkwinkel stufenweise nachgeführt.

Behälter mit Versteifungssicken sind nur bedingt geeignet, da sich diese nicht restentleeren lassen.

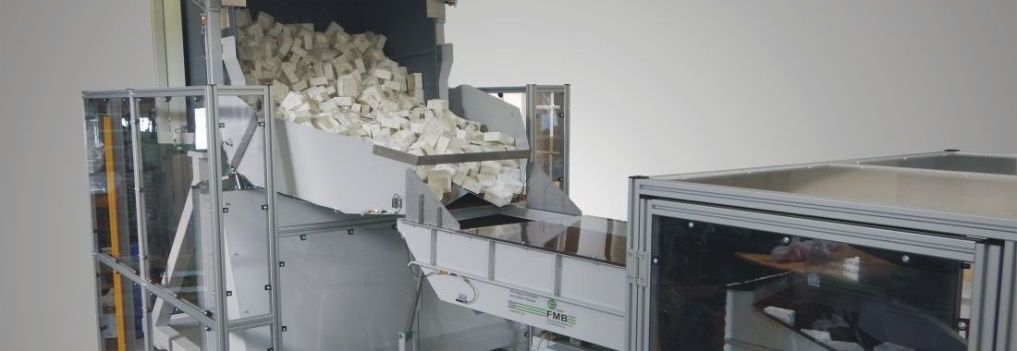

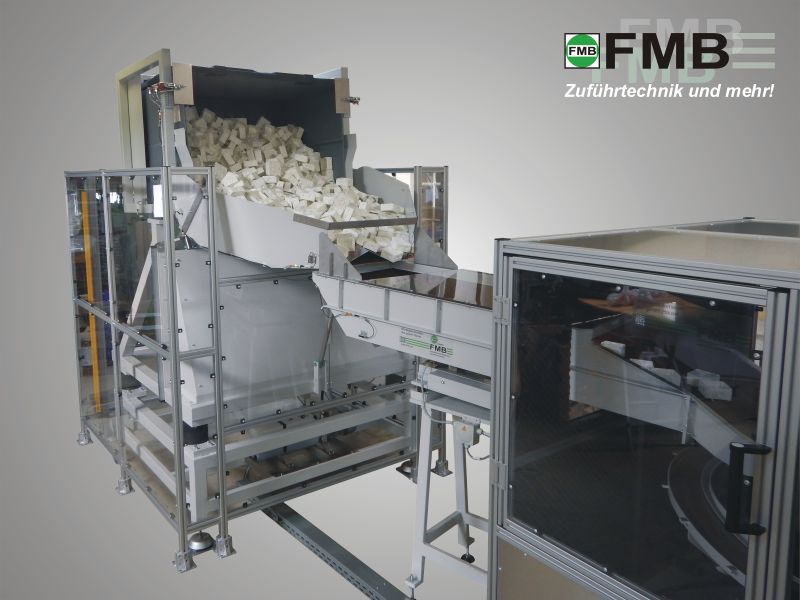

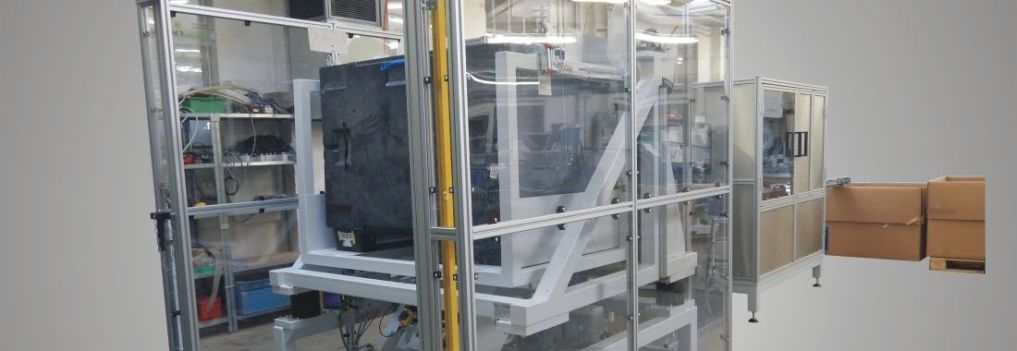

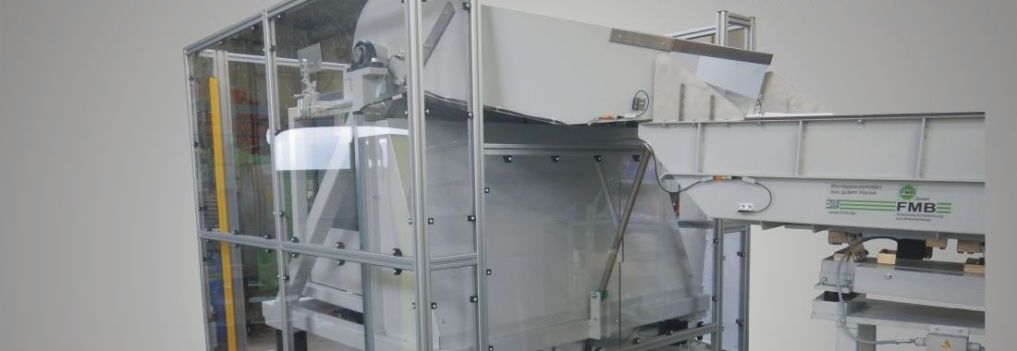

Behälterentleersystem BGE-2 mit Gleitfördertechnik

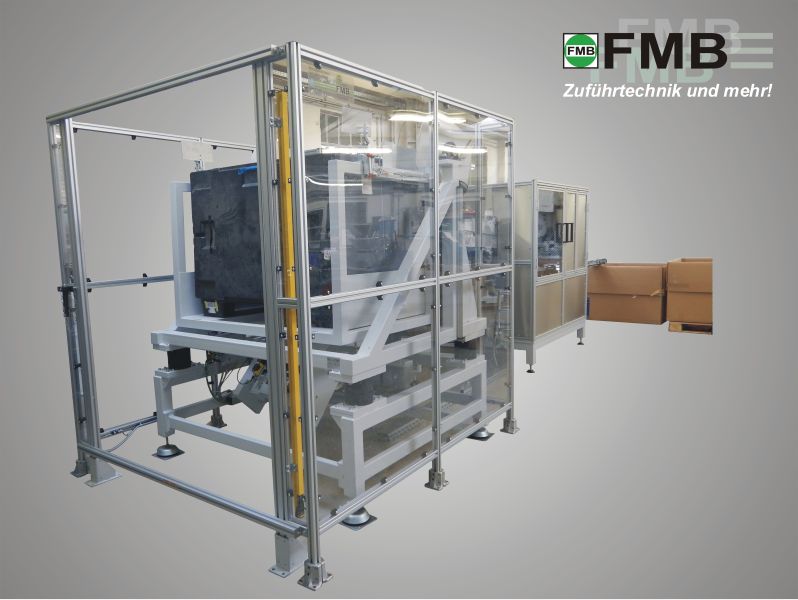

Behälterentleersystem BGE-2 für Glattwandbehälter

Behälterentleersystem mit nachgeschalteter Dosierrinne

Behälterentleersysteme mit Gleitfördertechnik werden ausschließlich von FMB angeboten!



Siloentleersystem SES-1 für Silobehälter 2052

mit pneumatischer Öffnung des Scherenverschlusses und Förderrinne

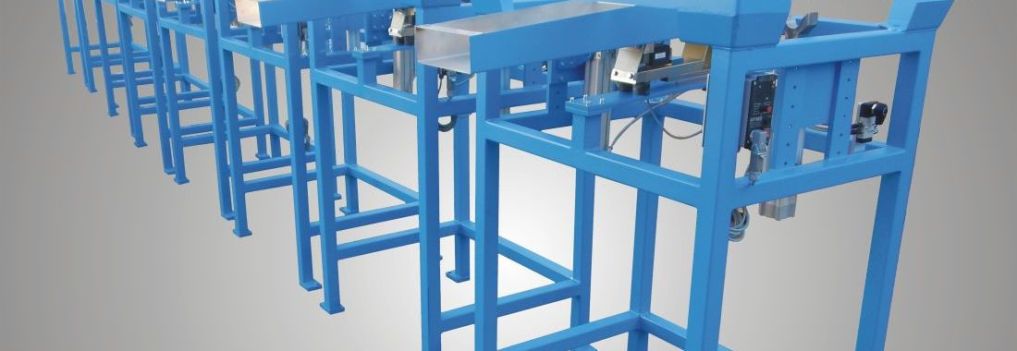

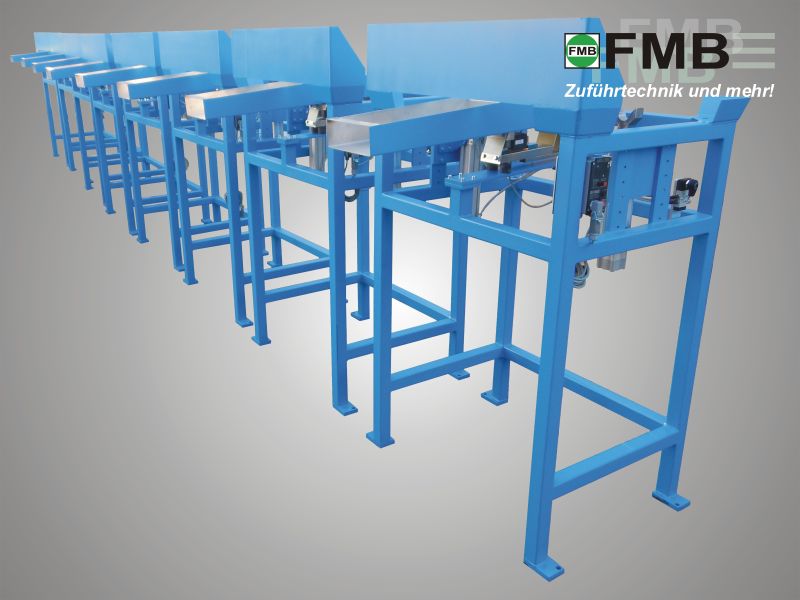

Aufnahmegestelle des Siloentleersystems SES-1

Entleerung von Silobehältern 2052 mit mittigem Scherenverschluss für gut rieselfähige Werkstücke.
Der Scherenverschluss des Silobehälters wird über ein Handhebelventil mit zwei Pneumatikzylindern geöffnet, so dass die Werkstücke mit der angetriebenen Austragsschütte abgezogen und der nachfolgenden Weiterverarbeitung dosiert zugeführt werden können.

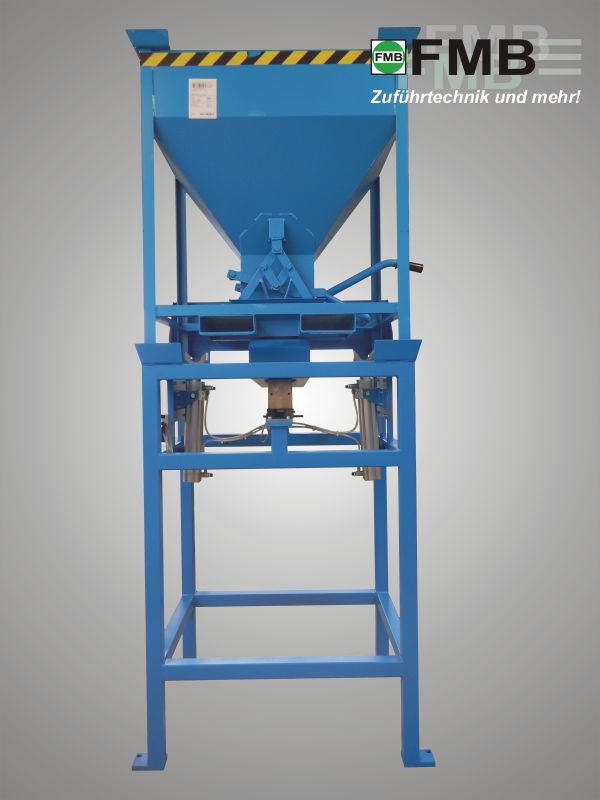

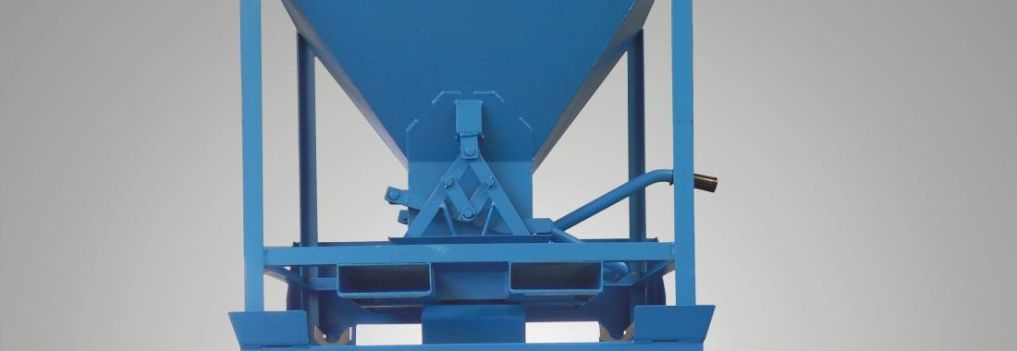

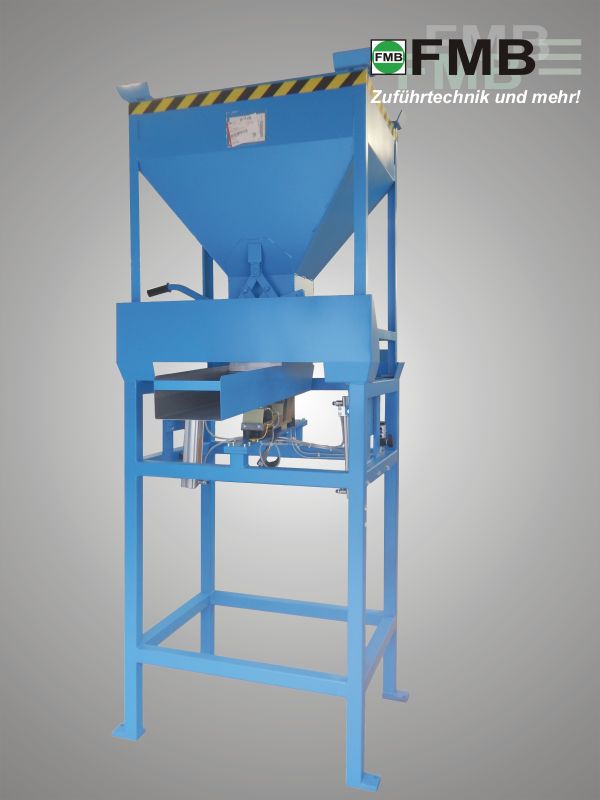

Silo Entleersystem mit Silo 2052

Silo Aufnahmegestell

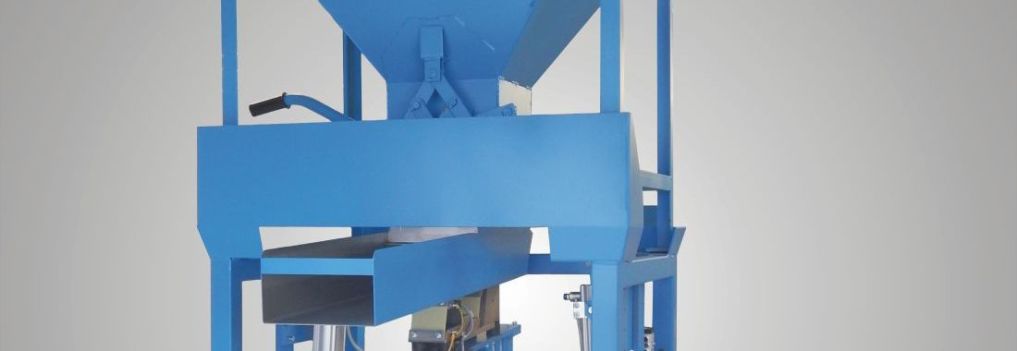

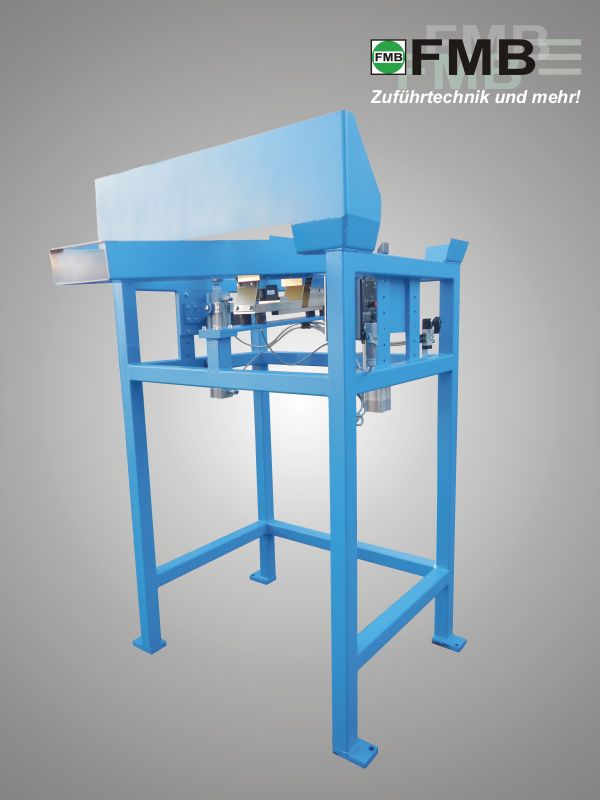

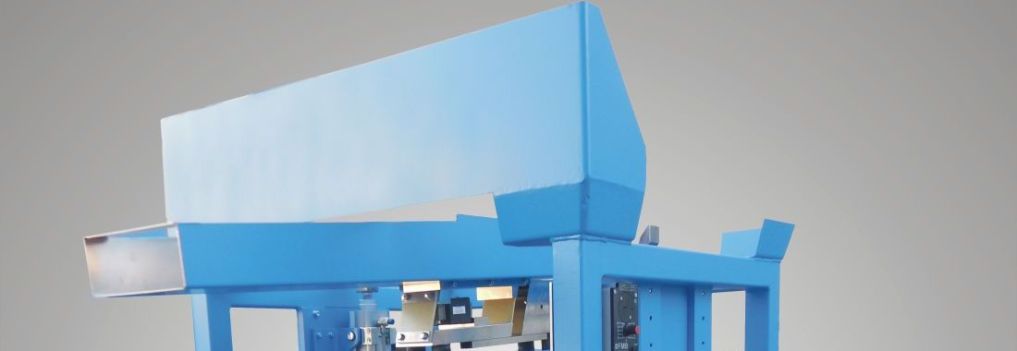

Silo Entleersystem für Silo 2052

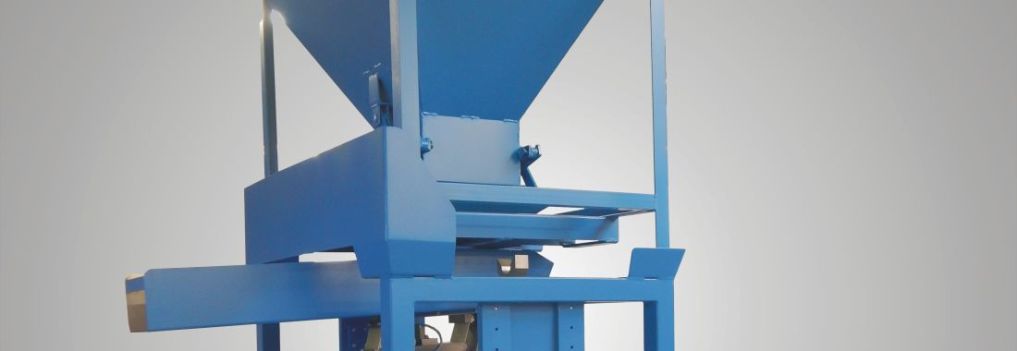

Silo Entleersystem SES-1 für Silo 2052

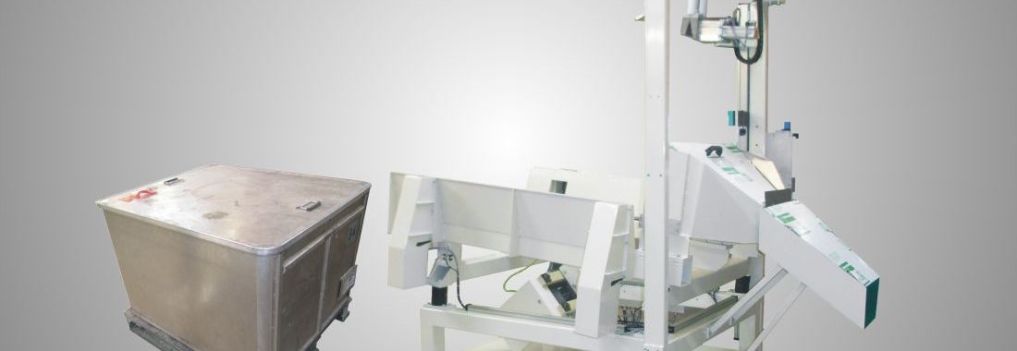

Entleerplattform EPL-1 für Sonderbehälter

mit Seitenwandöffnung und Gleitfördertechnik

Behälter mit Seitenwandöffnung werden auf einem Schwingrahmen mittels Kraftspannern fixiert. Die Seitenwand wird nun gezielt geöffnet, und der Behälter durch den Schwingantrieb langsam entleert.

Bei diesem System kann auf ein Kippgerät und auf einen Vorratsbunker verzichtet werden.

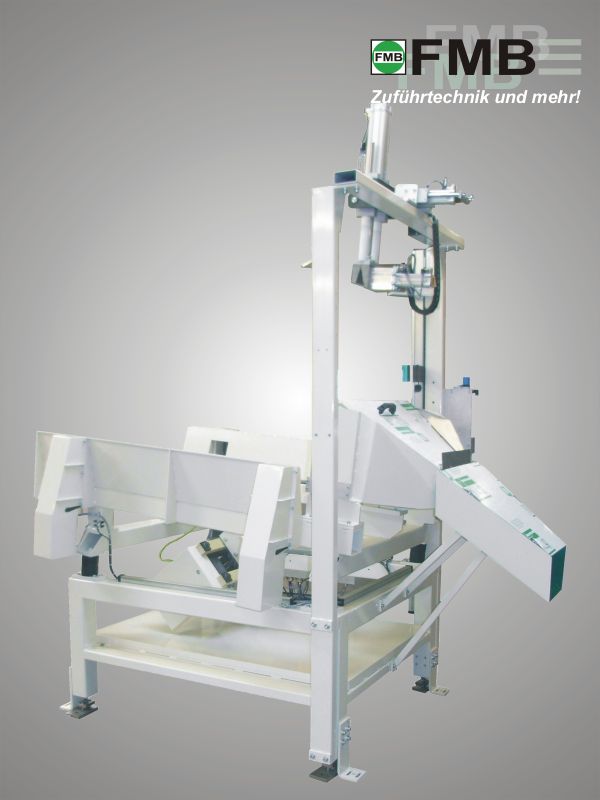

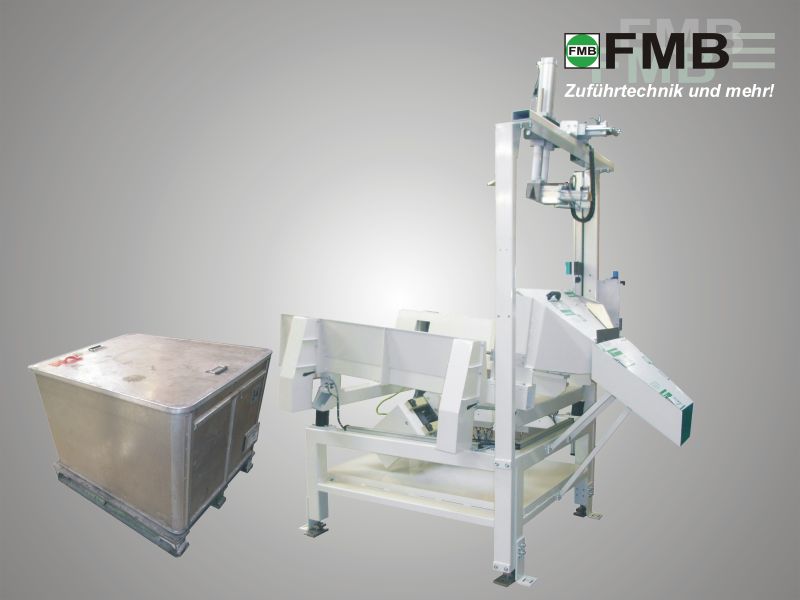

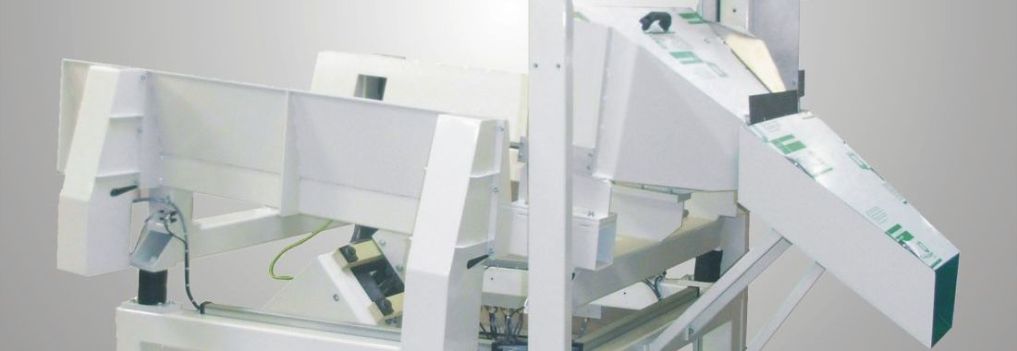

Entleerplattform EPL-1 für Glattwandbehälter mit Seitenwandöffnung

Entleerplattform EPL-1 mit Gleitfördertechnik



Lösungen by FMB - Ihr Transportbehälter wird zum Bunker!
