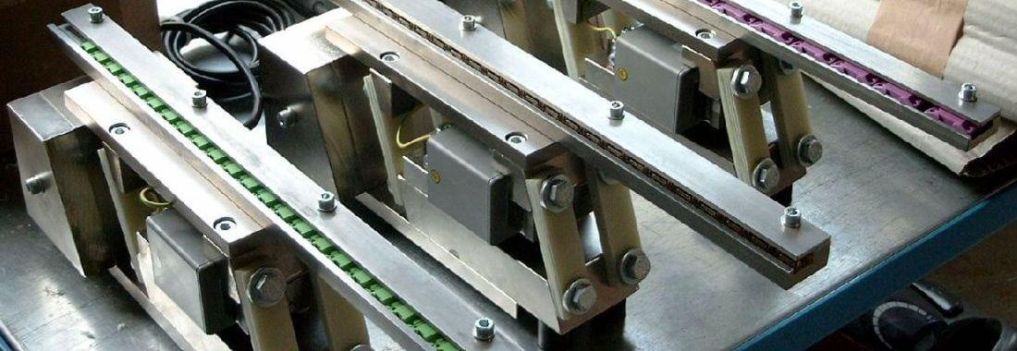

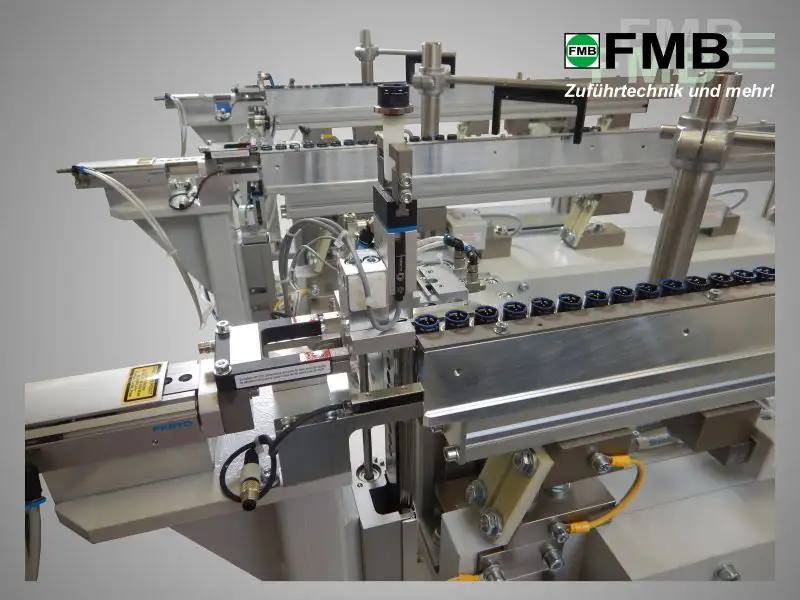

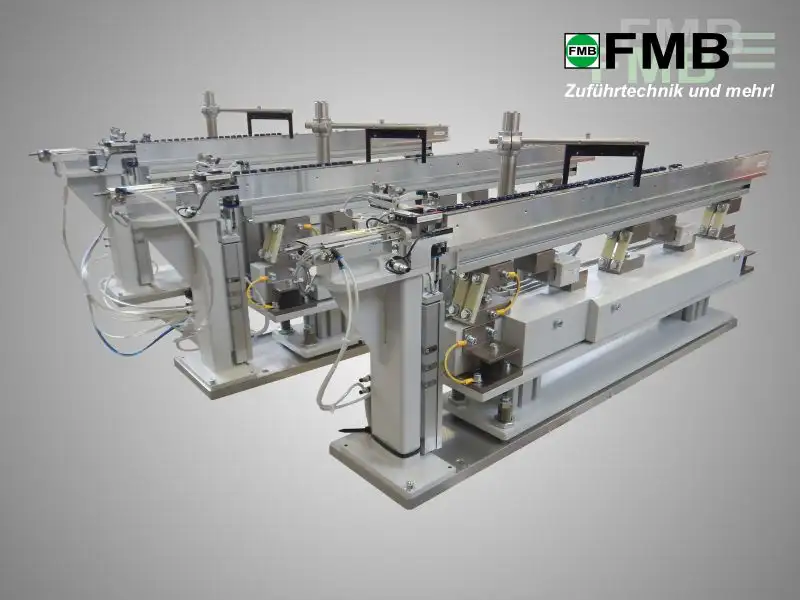

02 Linearschwingfoerderer 3x BSR 2 80

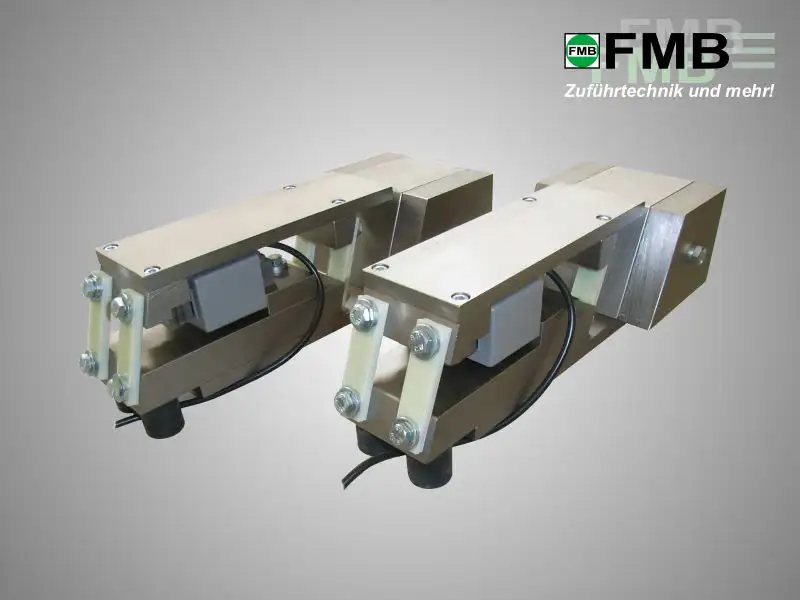

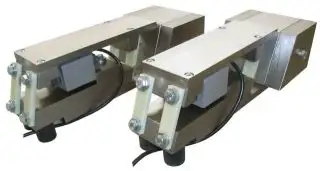

03 Linearschwingfoerderer 2x BSR 2 80

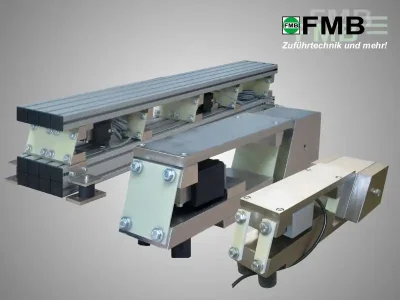

04 Linearschwingantriebe BSR 2 80

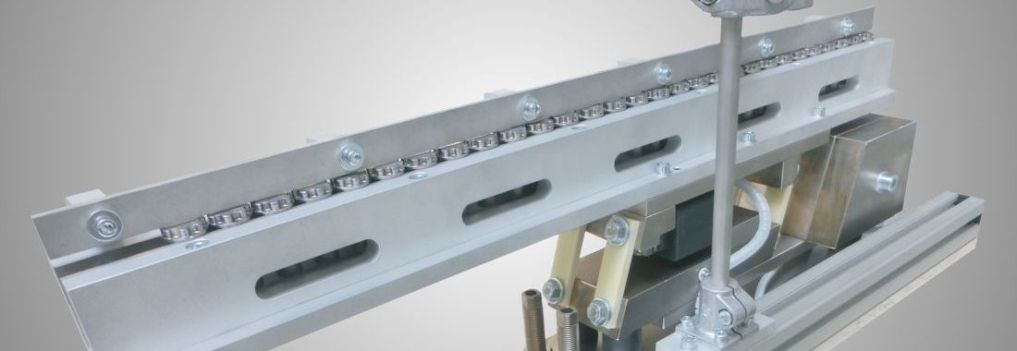

05 Linearschwingfoerderer Fuer Schrauben BSR 2 80
06 Linearschwingantriebe BSR 3

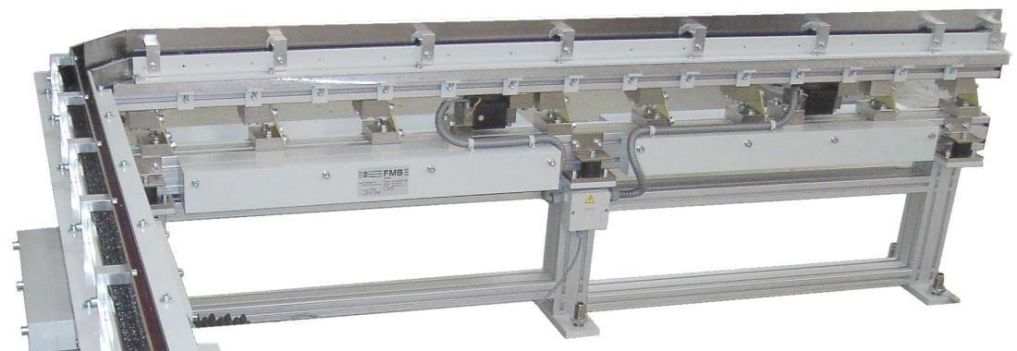

07 Foerderrinne Abgewinkelt BSR 3 80

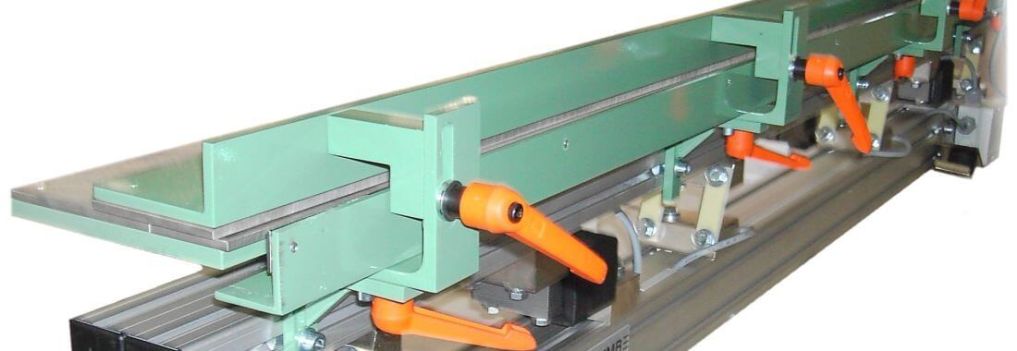

08 Foerderrinne Fuer Schrauben BSR 3 160
09 Foerderrinne Fuer Duengemittel BSR 3 160

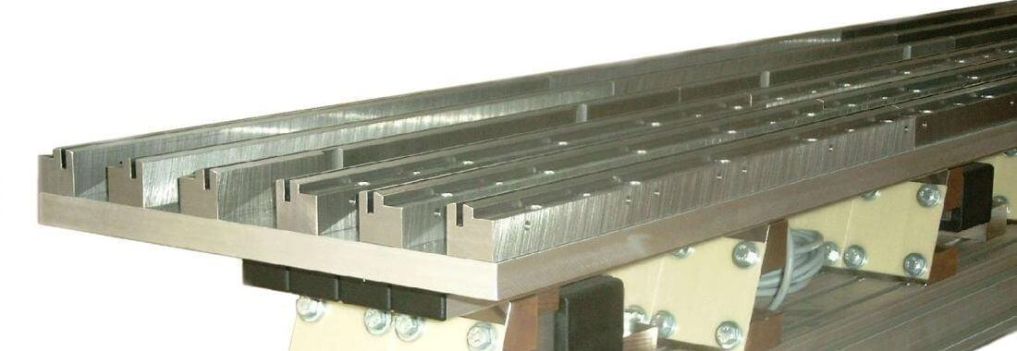

09 Linearschwingfoerderer 6 Spurig BSR 3 160

Transport staufähiger Werkstücke

Linearschwingförderer transportieren das vom Vibrationswendelförderer sortierte Fördergut linear weiter, und dienen dabei als Stau- oder Pufferstrecke für lagerichtig orientierte Werkstücke.
Weitere Anwendungsfälle wie Transportrinnen oder Sortierrinnen können mit Linearschwingförderern ebenso abgedeckt werden.

Unsere Linearschwingantriebe sind auch als Bunkerantrieb einsetzbar.



Aufbau

Der Aufbau eines Linearschwingförderers besteht im wesentlichen aus folgenden Komponenten:

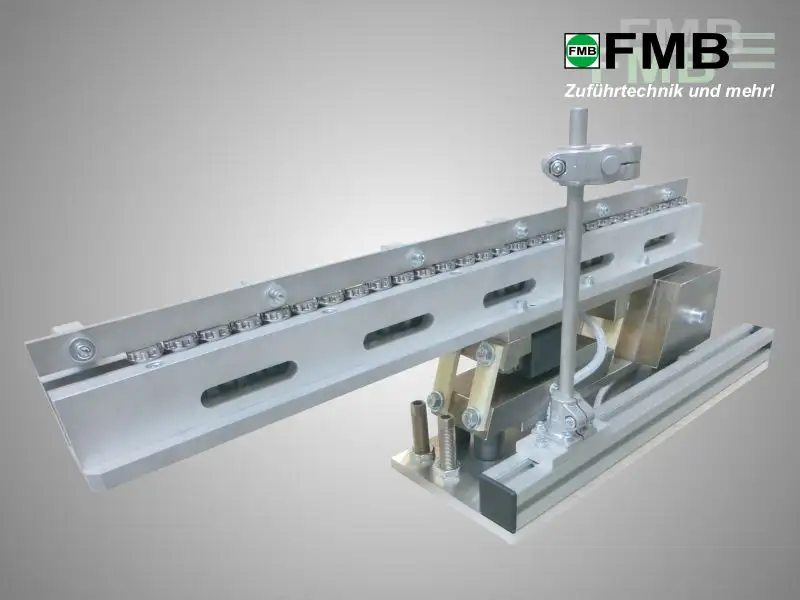

3D Modell eines FMB Linearschwingförderers BSR 2

  • Vibrationsantrieb
  • Steuergerät
  • Rinnenoberteil, ggf. mit Ordnungseinrichtung (nur bei Sortierschwingrinnen)
  • Beschichtung (je nach Fördergut)

Bei FMB bekommen Sie sowohl anschlussfertige Komplettgeräte als auch einzelne Linearschwingförderantriebe produziert von FMB.

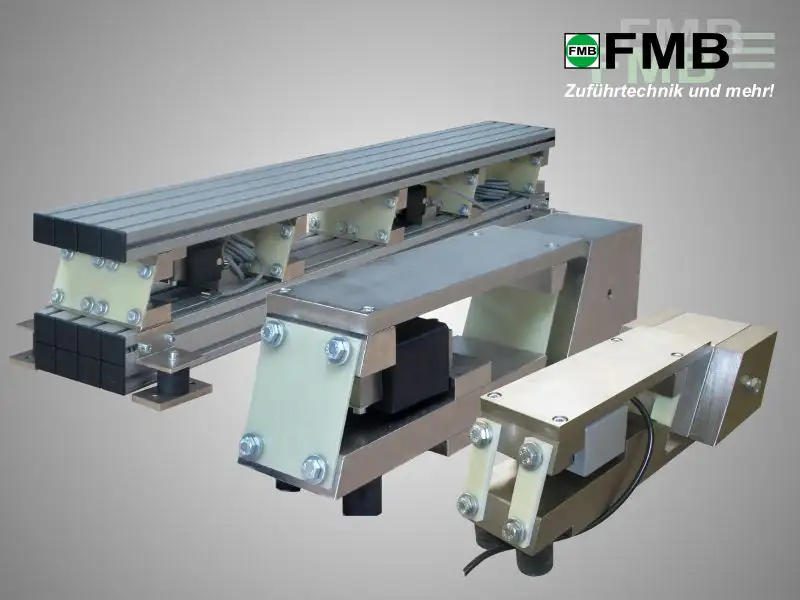

Antriebe

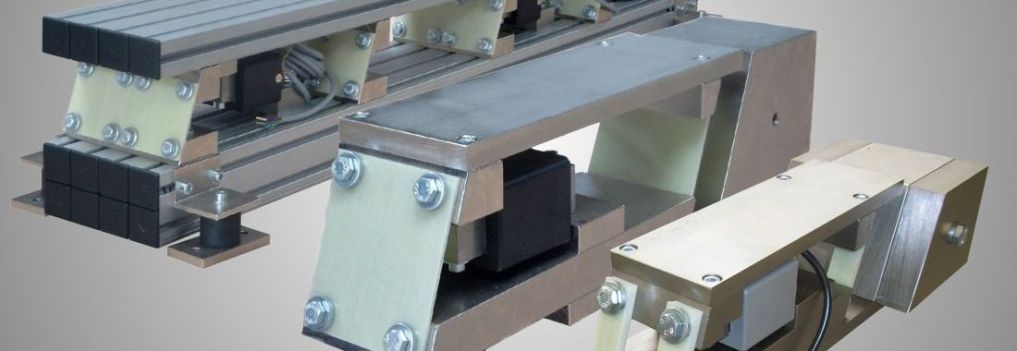

Unsere Linearschwingantriebe sind Standardkomponenten produziert von FMB.

Ausführungen:

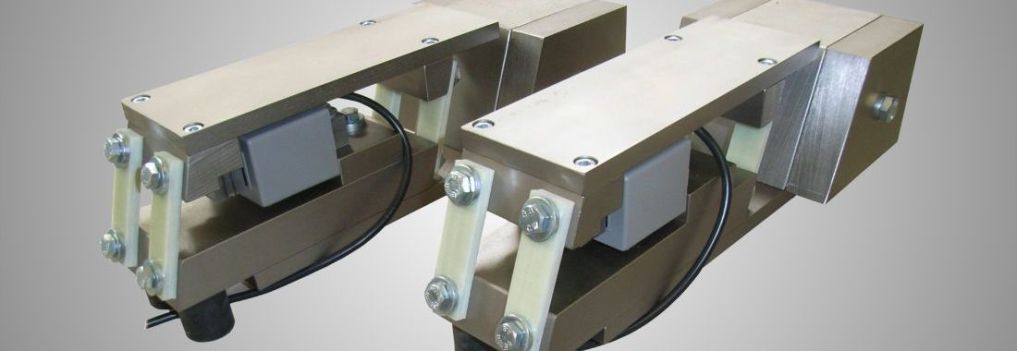

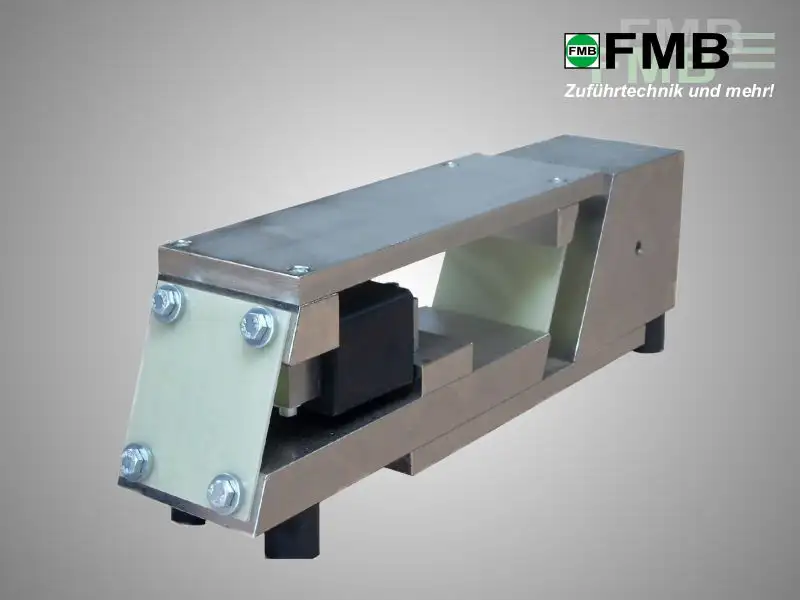

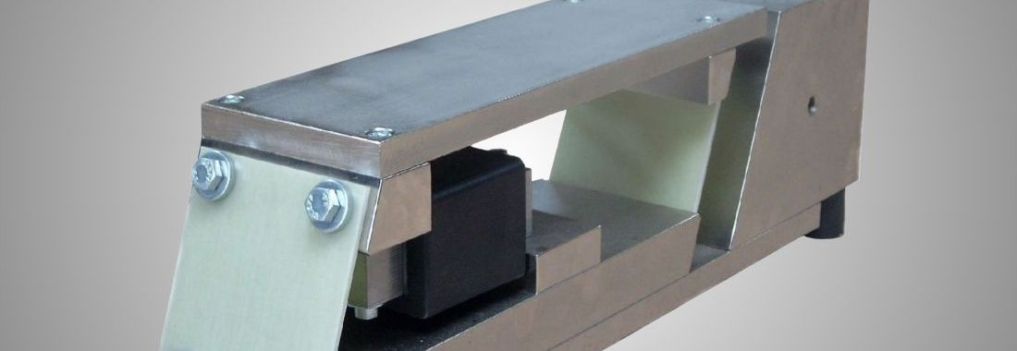

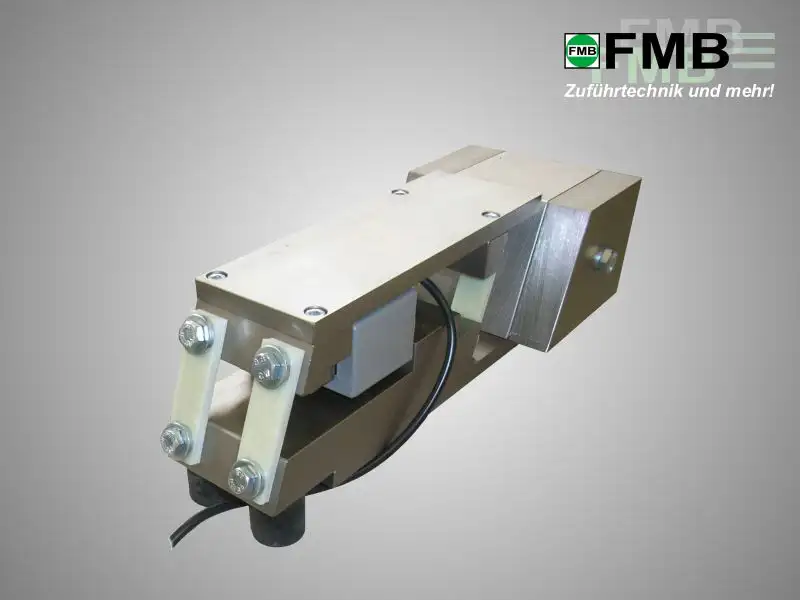

  • Typ BSR-2 in 60, 80 und 100 mm Breite für Schienenlängen bis zu 850 mm

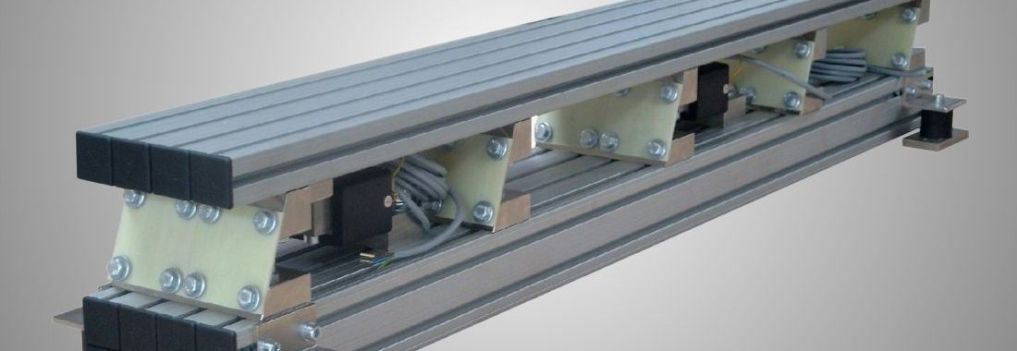

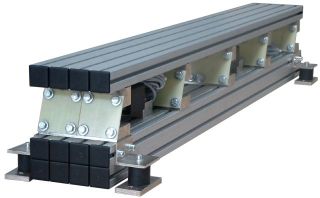

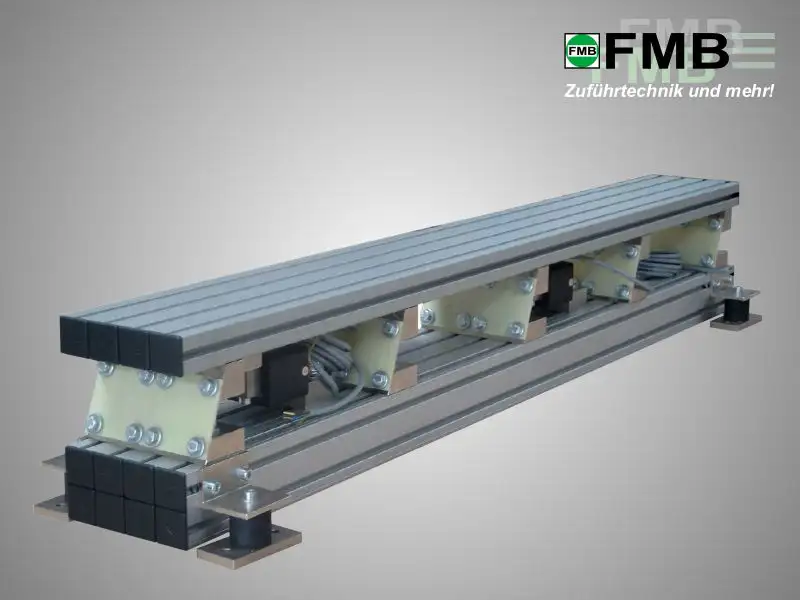

  • Typ BSR-3 in 40, 80, 120, 160 und 320 mm Breite für Schienenlängen bis zu 3000 mm oder als Antriebskomponente für FMB Vibrationsbunker

Steuergeräte

Für die Ansteuerung der Linearschwingantriebe sind entsprechende Steuergeräte erforderlich. Mit diesen lassen sich die Fördergeschwindigkeit einstellen und in vielen Fällen auch Füllstandsabschaltungen vornehmen. Je nach Aufbau und Länge der Rinnenoberteile setzen wir bewährte Phasenschnitt-Steuergeräte oder Frequenzregelgeräte ein.

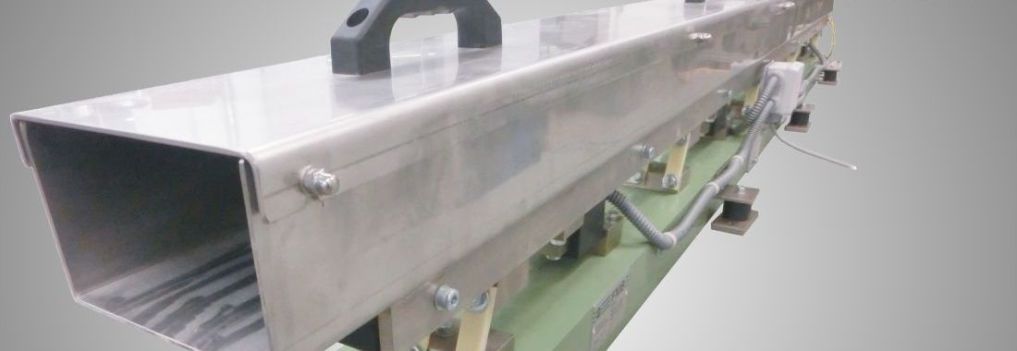

Rinnenoberteile

Die Rinnenoberteile werden individuell für das zu fördernde Bauteil ausgelegt, gefertigt, und anschließend gasnitriert oder beschichtet. Rinnenoberteile für den Pharmaziebereich werden aus Edelstahl 1.4404 gefertigt und können glasperlgestrahlt oder auch elektropoliert ausgeführt werden.
