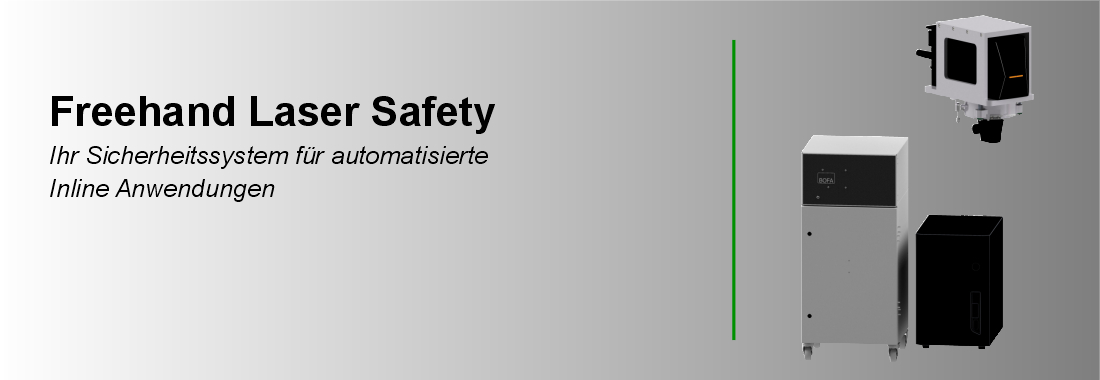

Das Sicherheitssystem für automatisierte Inline Anwendungen

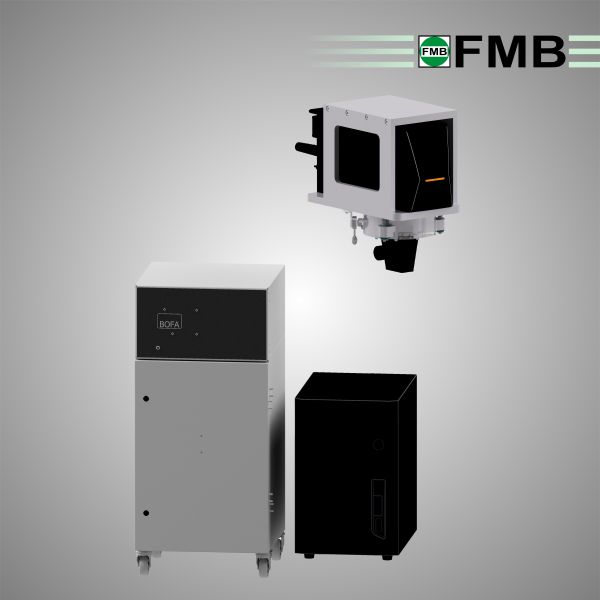

Das Freehand Laser Safety Laserschutzsystem von FMB ist die kompakte Lösung für alle, die Laserbeschriftungen effizient und sicher in ihre Produktionsprozesse integrieren möchten – ganz ohne aufwendige Schutzumhausungen.
Mit der Absicherung auf Laserklasse 1 und der Einhaltung des Performance Level e erfüllt das System die höchsten Sicherheitsstandards nach DIN EN ISO 13849-1 und DIN EN 12254.
Dank der innovativen Schutzkreisabfrage wird sowohl die Anwesenheit des Bauteils als auch die Betriebssicherheit zuverlässig überwacht.
Damit kombinieren Sie höchste Flexibilität mit maximalem Schutz.
Freiheit in der Anwendung:
Freehand Laser Safety ermöglicht eine automatisierte Inline-Beschriftung ohne die Notwendigkeit großer Schutzumhausungen. Der Arbeitsbereich bleibt flexibel und offen.
Die Absicherung sowie die Bauteilanwesenheit werden durch eine Schutzkreisabfrage zuverlässig garantiert, was die Bedienung und die Robotereinbindung besonders einfach macht.
Durch eine speziell entwickelte Frischluftansaugung per Labyrinth wird Schmauch dauerhaft von der Linse ferngehalten, um die Beschriftungsqualität zu garantieren.
Das System bietet folgende Vorteile:
-
- Kompakt & platzsparend - keine große Laserschutzkabine notwendig
- Einfach integrierbar - ideal für die Roboteranbindung und Inline-Prozesse
- Effiziente Absaugung - permanentes Absaugen von Schmauchgasen schützt die Linse und garantiert die Beschriftungsqualität
- Hohe Flexibilität - wechselbare Mundstücke für verschiedene Bauteile
- Sicherheitsgeprüft - Laserklasse 1 und Performance Level e mit 2-kreisigem Schutzschalter
Durch diese Kombination ist das System hochflexibel und bietet vielfältige Einsatzmöglichkeiten.
Technische Daten:
- Gehäusemaße: 420 x 230 x 450/580 mm (Höhe abhängig von Laserausführung)
- Laserabsicherung: 2-kreisiger Schutzschalter, Laserklasse 1, Performance Level e
- Beschriftungslaser: Kompatibel mit Keyence MD-X, MD-U, MD-F, ML-Z
- Beschriftungsbereich: 120 x 120 mm oder 330 x 330 mm (je nach Laserausführung)
- Saugeranschluss: DN40
Ausstattung:
Zur Grundausstattung gehört die Laserabsicherung, sowie ein flaches Mundstück für gerade Bauteile.
Das Freehand Laser Safety System kann mit diversen Zubehörteilen nachgerüstet werden, darunter universelle Absaugsysteme (Sauger Nano+, Sauger groß für PVC), individualisierte Mundstücke und flexible Bauteilabfragen mit Lichttaster oder Initiator.
Typische Einsatzbereiche:
- Inline-Beschriftung in automatisierten Fertigungslinien
- Direktmarkierung von Bauteilen ohne sperrige Schutzkabinen
- Anwendungen, bei denen Platz, Flexibilität und Kosten entscheidend sind
